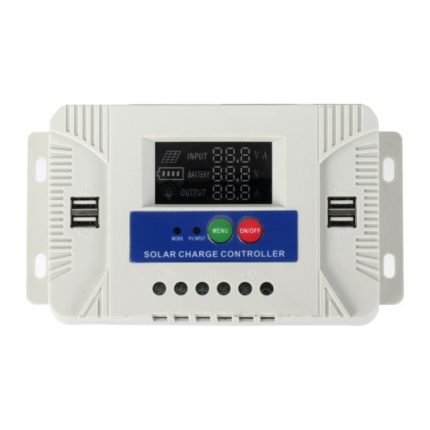

12V 24V Lithium Lead Acid Solar Charge Controller PWM PV Controller With LCD Display, 10A, 20A, 30A

Unterstützte Batterietypen (Werkseinstellung: B2):
-B1 = Blei-Säure-Batterie 12 V/24 V (automatische Erkennung)
-B2 = Lithium-Ionen-Batterie (3 Stränge à 3,7 V = 11,1 V)
-B3 = Lithium-Eisenphosphat-Batterie (4 Stränge à 3,2 V = 12,8 V)
-Sicherheitshinweise:
1. Dieser Controller ist für drei Batterietypen geeignet: Blei-Säure-Batterien (12 V/24 V automatische Erkennung), Lithium-Ionen-Batterien und Lithium-Eisenphosphat-Batterien. Bitte nicht mit anderen Batterien verwenden.
2. Installieren Sie den Controller so nah wie möglich an der Batterie, um Spannungsabfälle durch lange Kabel zu vermeiden, die die normale Spannungsbeurteilung beeinträchtigen.
3. Stellen Sie bei der Erstinstallation den Batterietyp entsprechend ein und stellen Sie sicher, dass die Batterie genügend Spannung hat, damit der Controller den richtigen Batterietyp erkennen kann.
4. Dieser Controller kann nur Photovoltaikmodule als Ladequelle verwenden.Bitte verwenden Sie keine Gleichstrom- oder andere Stromquellen zum Laden.
5. Der Controller erwärmt sich im Betrieb. Bitte stellen Sie ihn auf eine ebene, gut belüftete Fläche.
– Technische Daten:
1. Systemspannung: 12 V/24 V, automatisch adaptiv
2. Nennladestrom: 10 A, 20 A, 30 A
3. Nennentladestrom: 10 A
4. Maximale Photovoltaikspannung: Maximal 23 V für 12-V-Batterien;Maximal 46 V für 24-V-Batterie
5. Ladeschlussspannung: 14,4 V (B1), 12,6 V (B2), 14,6 V (B3)
6. Entladeschlussspannung: 10,7 V (B1), 9 V (B2), 10 V (B3)
7. Entladeerholungsspannung: 12,6 V (B1), 10,5 V (B2), 12 V (B3)
8. Lichtgesteuerte Einschaltschwelle: PV-Modul 8 V (Lichtgesteuertes Einschalten mit Verzögerung)
9. Lichtsteuerungs-Ausschaltschwelle: PV-Modul 8 V (Lichtsteuerung mit Verzögerung aus)
10. USB-Ausgang: 2-Kanal-USB-Ausgang, 5 V/1 A (maximal)
11. Standby-Strom: weniger als 10 mA
12. Betriebstemperatur: -35–60 °C
13. Gewicht: ca.165 g
14. Maße: ca. 13,2 x 7,5 x 3 cm
15. Hinweise: Die auf dem Display angezeigte Batteriespannung kann geringfügig abweichen. Bitte beachten Sie dies in der Praxis.
– Funktionen:
1. LCD-Display: Die LCD-Displayeinstellungen sind übersichtlich und intuitiv und lassen sich mit nur einer Taste bedienen.
2. Die Wärmeableitungsplatte aus Legierung und die verstärkte Wärmeableitungsplatte verbessern die Wärmeableitung. Die MOS-Röhre befindet sich in der Nähe der Wärmeableitungsplatte und kann bei einer Umgebungstemperatur von 60 °C im Normalbetrieb betrieben werden.
3. Betriebsmodus: Berühren Sie die Einstelltaste, um alle Einstellungen mit nur einer Taste vorzunehmen.
4. Zwei USB-Ladeanschlüsse unterstützen die meisten marktüblichen USB-Geräte wie Mobiltelefone, Tablet-PCs und PSP-Konsolen.
5. Gehäuse aus technischem ABS-Kunststoff mit hoher Schlagfestigkeit, hohem Zündpunkt, Alterungsbeständigkeit, Korrosionsbeständigkeit und weiteren Eigenschaften, hoher Lebensdauer und Sicherheit.
6. Es ist einEin neuer Solarreglertyp kann die Anforderungen Ihrer Photovoltaikanlage (einschließlich der Beleuchtungsanlage) vollständig erfüllen.
