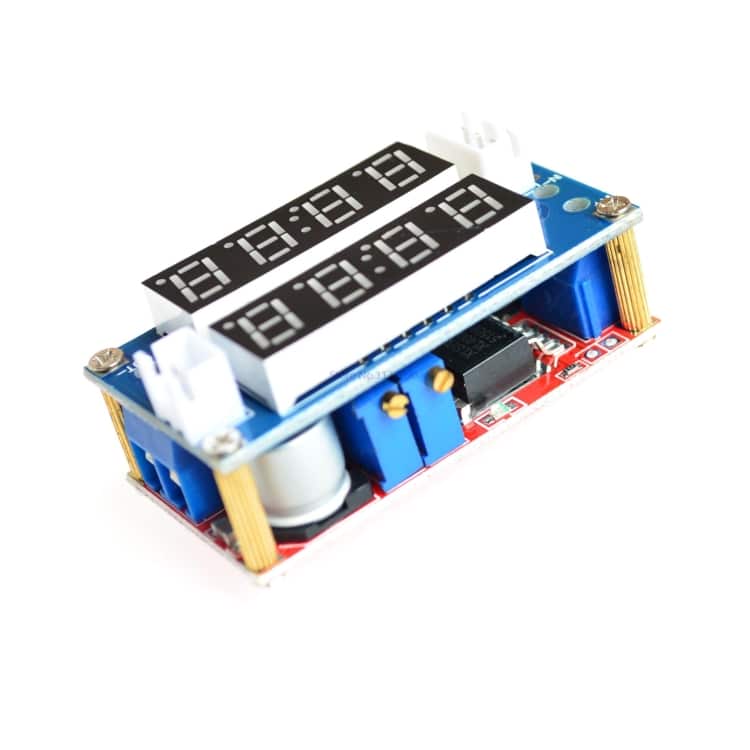

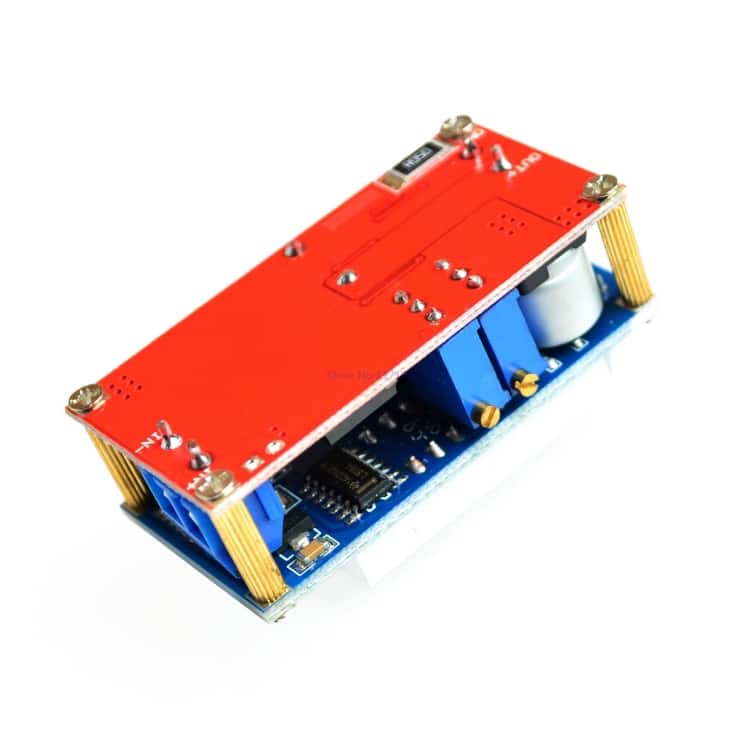

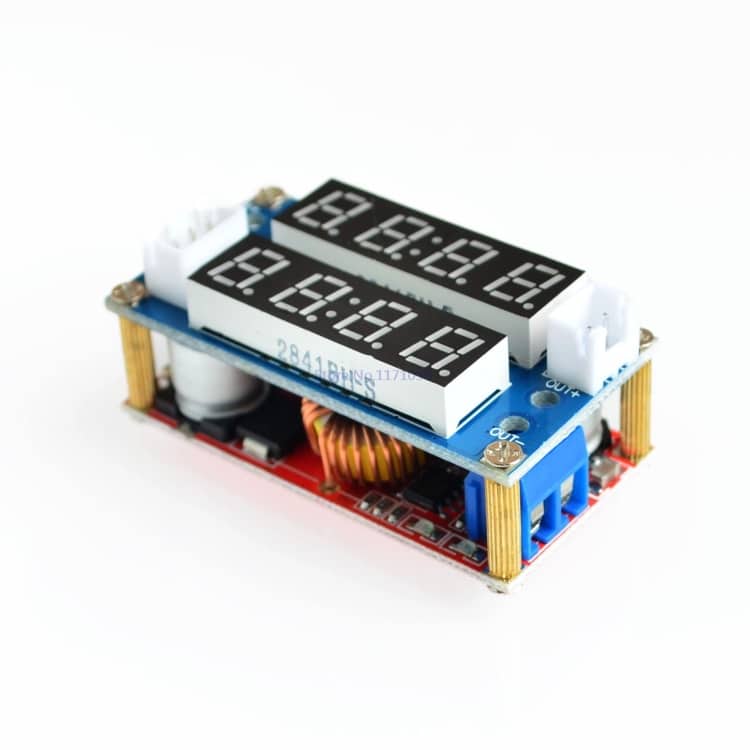

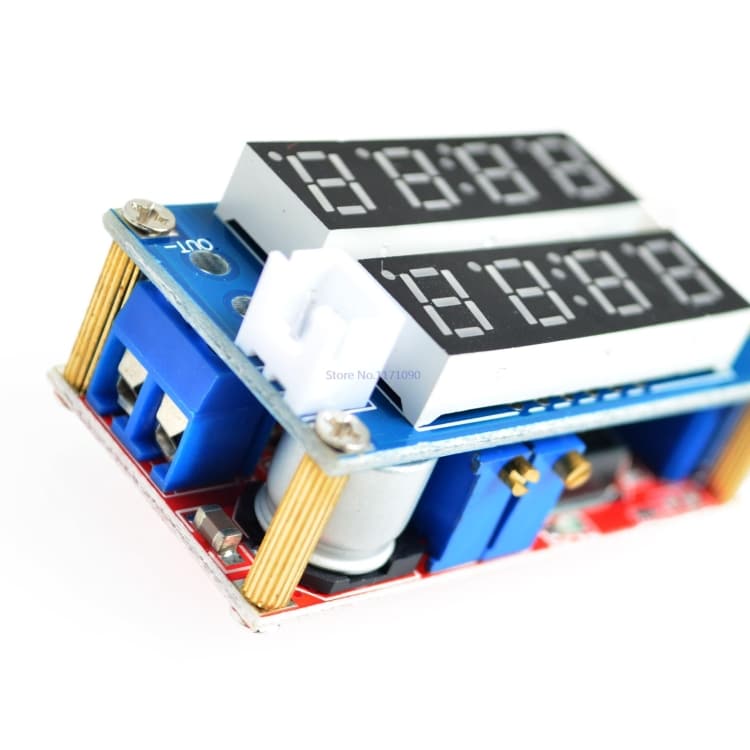

5A Konstantstrom Konstantspannung LED-Laufwerk Einstellbare Stromversorgung Lithium-Ionen-Batterie Ladestrom-Spannungsmesser

So laden Sie den Akku auf:
1. Bestimmen Sie die Erhaltungsspannung und den Ladestrom des Akkus sowie die Eingangsspannung des Moduls.
2. Stellen Sie den Stellungsregler für konstante Spannung und die Ausgangsspannung auf ca. 5 V ein.
3. Verwenden Sie den 10A-Stromblock des Multimeters, um den Ausgangskurzschlussstrom zu messen, und stellen Sie das Konstantstrompotentiometer so ein, dass der Ausgangsstrom den vorgegebenen Ladestromwert erreicht.
4. Der Ladelichtstrom wird standardmäßig mit dem 0,1-fachen des Ladestroms (Konstantstromwert) geliefert.
5. Stellen Sie das Gerät zur Positionierung der konstanten Spannung so ein, dass die Ausgangsspannung die Erhaltungsspannung erreicht. Schließen Sie den Akku an und versuchen Sie zu laden.
(1, 2, 3, 4, 5 Schritte sind die Moduleingangsstromversorgung, der Ausgang ist nicht mit der Batterie verbunden.)

LED-Konstantstromantrieb Verwendung:
1. Bestimmen Sie den Betriebsstrom und die maximale Betriebsspannung, bei der Sie die LEDs ansteuern müssen.
2. Stellen Sie den Stellungsregler für konstante Spannung und die Ausgangsspannung auf ca. 5 V ein.
3. Verwenden Sie den 10A-Stromblock des Multimeters, um den Ausgangskurzschlussstrom zu messen, und stellen Sie das Konstantstrompotentiometer so ein, dass der Ausgangsstrom den vorgegebenen LED-Betriebsstrom erreicht.
4. Stellen Sie den Stellungsregler für konstante Spannung so ein, dass die Ausgangsspannung die maximale Arbeitsspannung der LED erreicht.
5. Schließen Sie die LED an und testen Sie die Maschine. (1, 2, 3, 4 Schritte sind mit der Stromversorgung des Moduls verbunden, und der Ausgang ist nicht mit dem LED-Licht verbunden.)

Beschreibung des Kommunikationsprotokolls:
1. Dieses Modul hat die Funktion, mit dem Computer zu kommunizieren, wodurch der Computer die Strom- und Spannungsdaten des Moduls lesen kann.
2. Da der Ausgang dieses Moduls TTL-Pegel ist, ist es erforderlich, die Kommunikation mit dem Computer zu realisieren und diesen Pegel wieder in den vom Computer erkennbaren RS232 umzuwandeln. Level, müssen Sie dieses cp2102 USB-zu-TTL-Modul verwenden, um eine Konvertierung zu erreichen.
3. Das Kommunikationsprotokoll lautet wie folgt: Baudrate: 9600 Bps
– BB CC ADDR 00 XX XX CRC (aktueller Rückkehrbefehl)
– BB CC ADDR 01 XX XX CRC (Spannungsrückführungsbefehl)
– Wobei BB CC der Frame-Header ist (2 Bytes)
– ADDR ist die Moduladresse (1 Byte)
– 00 ist der Befehl zum Lesen des Stroms (1 Byte)
– 01 ist der Lesespannungsbefehl (1 Byte)
– XX XX beliebiger Wert (2 Bytes)
– CRC CRC-Prüfung (1 Byte)

Geräteeigenschaften:
1. Aktualisierungsrate: ca. 200 ms einmal
2. Anzeigemodus: Doppelte vierstellige 0,28-Zoll-Digitalröhre
3. Messgenauigkeit: 0,1%
4. Strombereich: 0-5A, Spannungsbereich 5V-30V
5. Arbeitsstrom: Weniger als 15 mA
6. Anzeigefarbe: Rot
7. Eingangsimpedanz: 50 Milliohm
8. Lagertemperatur: -10 Grad Celsius bis 50 Grad Celsius
9. Produktgröße: 51 mm x 26,3 mm x 10 mm
