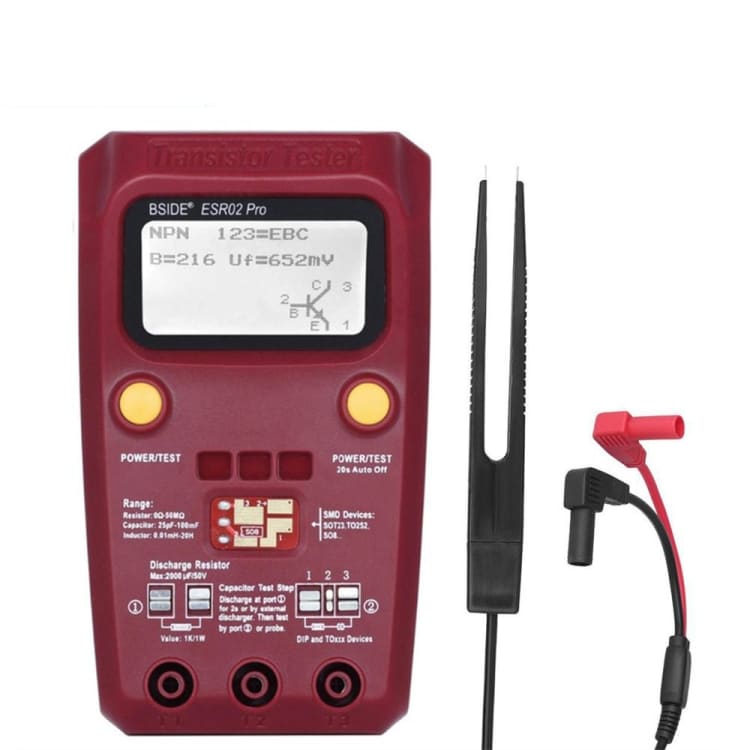

BSIDE ESR02 Pro Testtabelle für digitale Transistoren M328 Widerstandsinduktivitätskapazität ESR-Tester

Eigenschaften:
1. Fügen Sie die Funktion zur Erkennung der Startspannung hinzu
2. Automatische Erkennung von NPN- und PNP-Transistoren, N-Kanal- und P-Kanal-MOSFETs, Dioden (einschließlich Doppeldioden), Thyristoren, Transistoren, Widerständen und Kondensatoren usw.
3. Testen Sie die Pin-Elemente automatisch und zeigen Sie sie auf dem LCD an
4. Referenz für Transistoren, MOSFET-Schutzdioden und Verstärkungsfaktoren, die die Vorwärtsvorspannung des Emitters des Transistors erfassen können.
5. Messen Sie die Gate-Schwellenspannung und die Gate-Kapazität des MOSFET
6. 1602 Flüssigkristallanzeige verwendet LCD (12864 Flüssigkristall-Hintergrundbeleuchtung)
7. Schnelle Testgeschwindigkeit, effektiver Komponententest: 2 Sekunden (mit Ausnahme großer Kondensatoren dauert die Messung großer Kapazitäten lange, und die Messzeit von einer Minute beträgt normal)
8. Ein-Klick-Vorgang, Boot-Test, Ein-Klick-Erfassung
9. Abschaltmodus für den Stromverbrauch: weniger als 20 nA
10. Automatische Abschaltfunktion, um unnötigen Abfall zu vermeiden, Batteriestrom zu sparen und die Batterielebensdauer zu verbessern

Spezifikation:
1. Zwei-Tasten-Bedienung, automatische Abschaltung
2. Nur 20na Ausstrom
3. Automatische Erkennung von NPN-, PNP-Bipolartransistoren, N-Kanal- und P-Kanal-MOS-Feldeffekttransistoren, Sperrschicht-Feldeffekttransistoren, Dioden, Dioden, Thyristoren, unidirektionalen und bidirektionalen Thyristoren mit geringer Leistung
4. Identifizieren Sie automatisch die Anordnung der Komponentenstifte
5. Messung des Stromverstärkungsfaktors des Bipolartransistors und der Basis-Emitter-Schwellenspannung
6. Identifizierung des Darlington-Transistors durch Basis-Emitter-Schwellenspannung und großen Stromverstärkungsfaktor
7. Erkennt bipolare und MOS-Transistorschutzdioden
8. Messung der Gate-MOS-FET-Schwellenspannung und der Gate-Kapazität
9. Zwei Widerstände und die Anzeige von Widerstandssymbolen können gleichzeitig gemessen werden. Der rechts gezeigte Dezimalwert ist 4. Die Widerstandssymbole auf beiden Seiten zeigen die Anzahl der Stifte an. So können Sie das Potentiometer messen. Wenn der Potentiometerwischer nicht in die äußerste Position geschaltet ist, können wir die Mitte und beide Enden der Nadel unterscheiden
10. Die Auflösung der Widerstandsmessung beträgt 0,1 Ω und kann 50 MΩ messen
11. Kann 325pf-100mf Kondensator mit 1pf Auflösung messen
12. 2uf mehr Kondensatoren können gleichzeitig den äquivalenten Serienwiderstand messen. Zwei können als Dezimalwerte mit einer Auflösung von 0,01 Ω angezeigt werden
13. Die beiden Dioden können mit dem Diodensymbol in der richtigen Reihenfolge angezeigt und die Durchlassspannung der Diode angegeben werden.
14. Es wurde festgestellt, dass die LED eine höhere Durchlassspannung der Diode aufweist. Die Kombination von LEDs wird als zwei Dioden identifiziert
15. Kann eine Sperrkapazität einer einzelnen Diode messen. Wenn der Bipolartransistor mit dem Kollektor oder Emitter der Basis und der Stifte verbunden ist, kann die Sperrkapazität des Kollektor- oder Emitterübergangs gemessen werden
16. Kann mit einer Einzelmessgleichrichterbrücke verbunden werden
