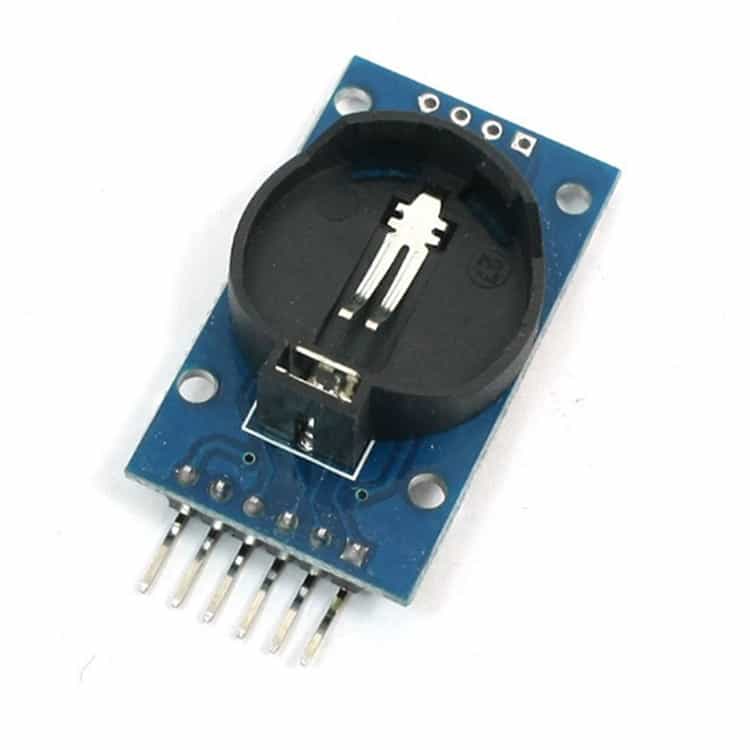

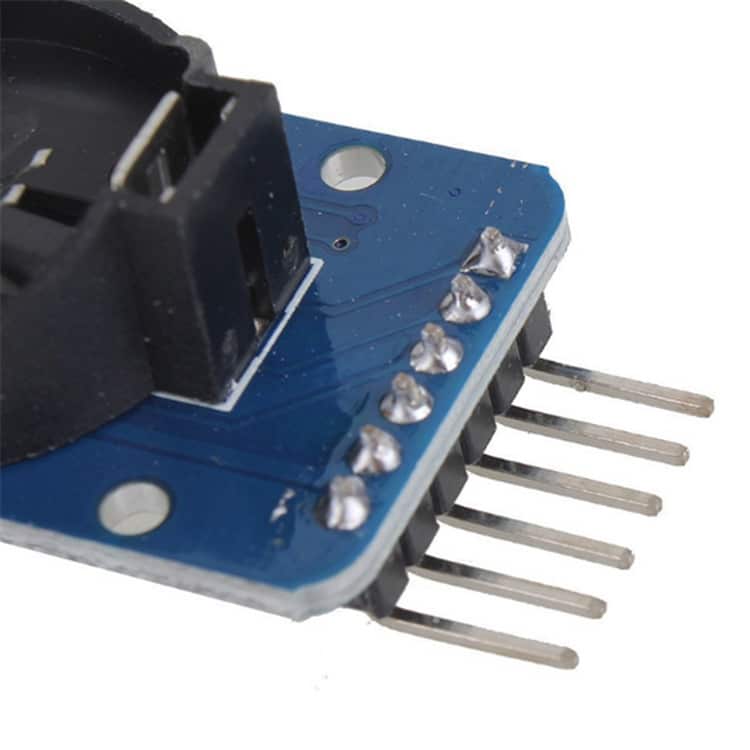

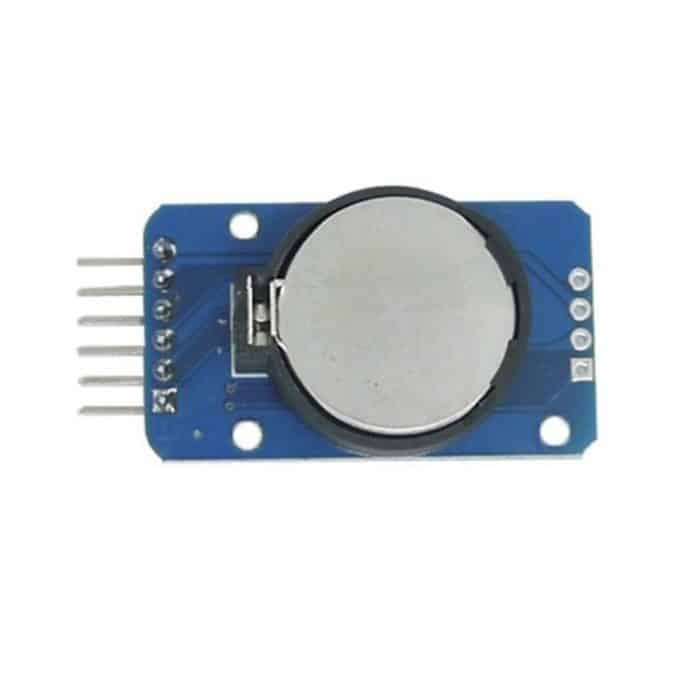

DS3231 AT24C32 Hochpräzises Taktmodul IIC-Modul Speichermodul

1. Größe: 38 mm (Länge) x 22 mm (Breite) x 14 mm (Höhe)
2. Gewicht: 8 g
3. Arbeitsspannung: 3,3-5,5 V.
4. Taktchip: Hochpräziser Taktchip DS3231
5. Taktgenauigkeit: Innerhalb von 0-40 Grad C, Genauigkeit 2 ppm, jährlicher Fehler ca. 1 Minute
6. Mit 2 Kalenderweckern
7. Programmierbarer Rechteckwellenausgang
8. Die Echtzeituhr generiert Sekunden, Minuten, Stunden, Woche, Datum, Monat und Jahr und bietet eine Schaltjahrvergütung mit einer Gültigkeit von 2100 Jahren
9. Der Temperatursensor im Chip hat eine Genauigkeit von +/- 3 ° C.
10. Speicherchip: AT24C32 (Speicherkapazität 32 KB)
11. IIC-Bus-Schnittstelle, hohe Übertragungsgeschwindigkeit 400 kHz (bei einer Arbeitsspannung von 5 V)
12. Kann andere IIC-Geräte kaskadieren, 24C32-Adresse kann durch Kurzschluss A0 / A1 / A2 geändert werden, die Standardadresse ist 0x57

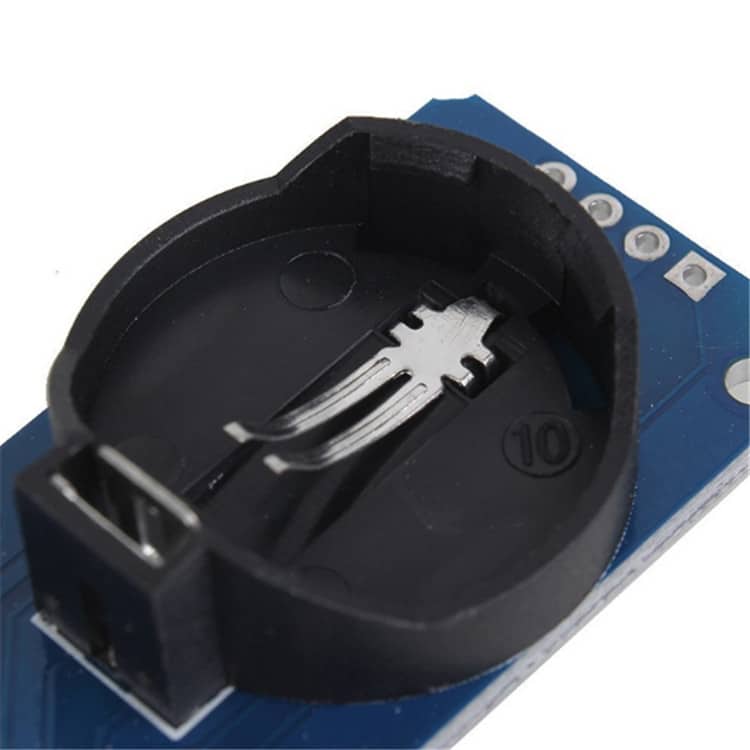

13. Mit dem Akku LIR2032, um sicherzustellen, dass die Uhr nach dem Ausschalten des Systems noch normal läuft
14. Verpackung: Einzelne antistatische Verpackung

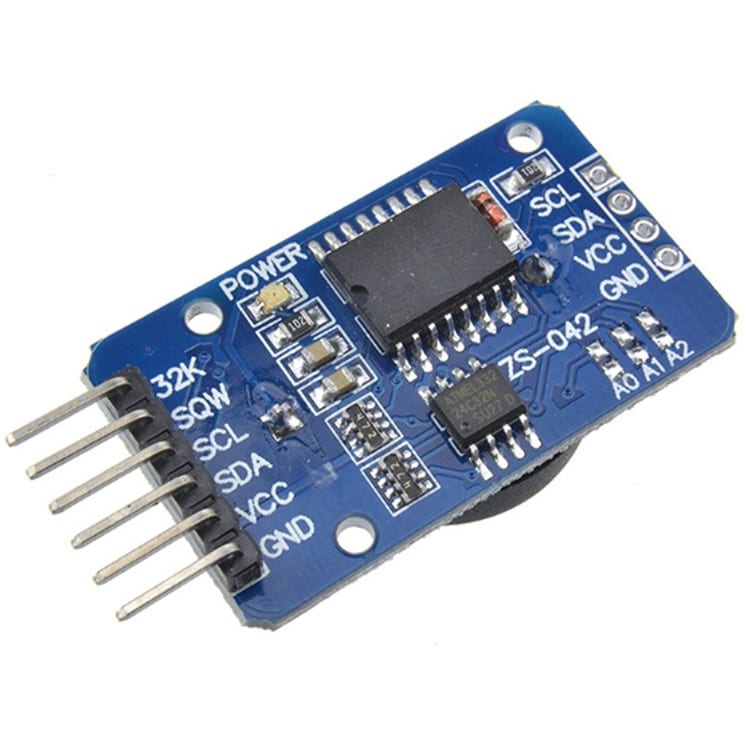

15. Verkabelungsanweisungen (am Beispiel von Arduino uno r3):
SCL – A5
SDA – A4
VCC – 5V
GND – GND
16. DS3231 ist eine kostengünstige, hochpräzise I2C-Echtzeituhr (RTC) mit integriertem temperaturkompensierten Quarzoszillator (TCXO) und Quarz. Das Gerät enthält einen Batterieeingang, der ein genaues Timing gewährleisten kann, wenn die Hauptstromversorgung unterbrochen wird. Der integrierte Quarzoszillator verbessert die Langzeitgenauigkeit des Geräts und reduziert die Anzahl der Komponenten in der Produktionslinie. Der DS3231 bietet gewerbliche und industrielle Temperaturbereiche und ist in einem 16-poligen 300-mil-SO-Gehäuse erhältlich.
17. RTC speichert Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr. Monate unter 31 Tagen passen das Monatsende automatisch an, einschließlich Korrekturen für Schaltjahre. Das Arbeitsformat der Uhr kann 24 Stunden oder ein 12-Stunden-Format mit / AM / PM-Anzeige sein. Stellen Sie zwei konfigurierbare Kalenderalarme und einen konfigurierbaren Rechteckwellenausgang bereit. Die Adresse und die Daten werden seriell über den bidirektionalen I2C-Bus übertragen.
Anspruchsvolle, temperaturkompensierte Spannungsreferenz- und Komparatorschaltungen werden verwendet, um den VCC-Status zu überwachen, Stromausfälle zu erkennen, Rücksetzausgänge bereitzustellen und bei Bedarf automatisch auf Notstrom umzuschalten. Zusätzlich kann der / RST-Monitorstift als manuelle Eingabe verwendet werden, um einen μP-Reset zu erzeugen.
18. Neben der hohen Timing-Genauigkeit verfügt der DS3231 über einige andere Funktionen, die die zusätzlichen Funktionen und den Auswahlbereich des Systemhosts erweitern. Das Gerät verfügt über einen sehr genauen digitalen Temperatursensor, auf den über die I2C * -Schnittstelle zugegriffen werden kann (genau wie bei der Zeit). Die Genauigkeit dieses Temperatursensors beträgt +/- 3 ° C. Der On-Chip-Steuerkreis kann die automatische Erkennung der Stromversorgung realisieren und das Umschalten der Stromversorgung zwischen der Hauptstromversorgung und der Notstromversorgung (dh der Niederspannung) verwalten Batterie). Wenn das Hauptnetzteil ausgeschaltet ist, kann das Gerät weiterhin ein genaues Timing und eine genaue Temperatur liefern, ohne die Leistung zu beeinträchtigen. Wenn die Hauptstromversorgung wieder eingeschaltet wird oder der Spannungswert in den zulässigen Bereich zurückkehrt, kann die On-Chip-Reset-Funktion verwendet werden, um den Systemmikroprozessor neu zu starten.
