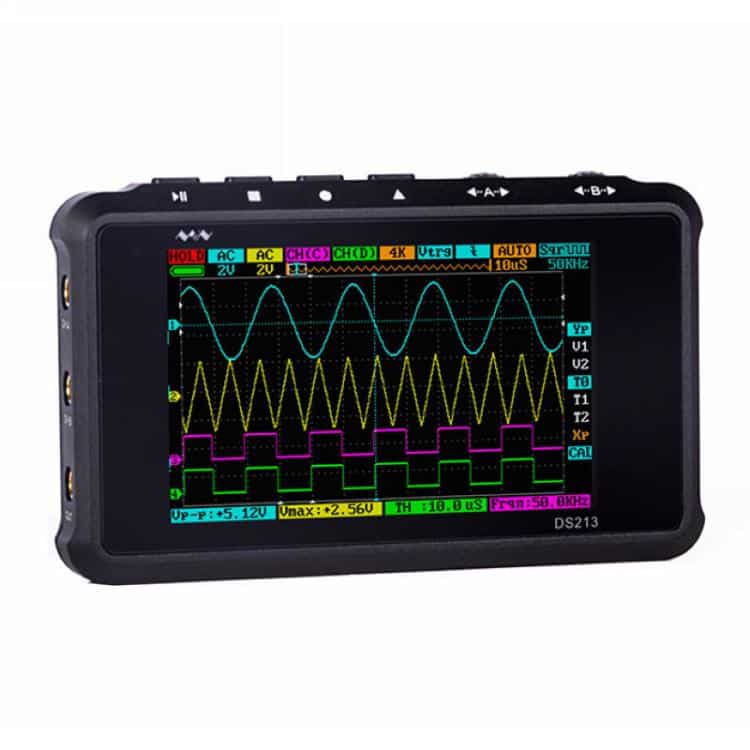

Mini Handheld Digital Storage Four-channel Automobile Maintenance Oscilloscope, DS213

Technische Daten:
1. Haupt-CPU: ARM Cortex M3
2. FIFO und Steuerung: FPGA
3. ADC: HWD9288-100

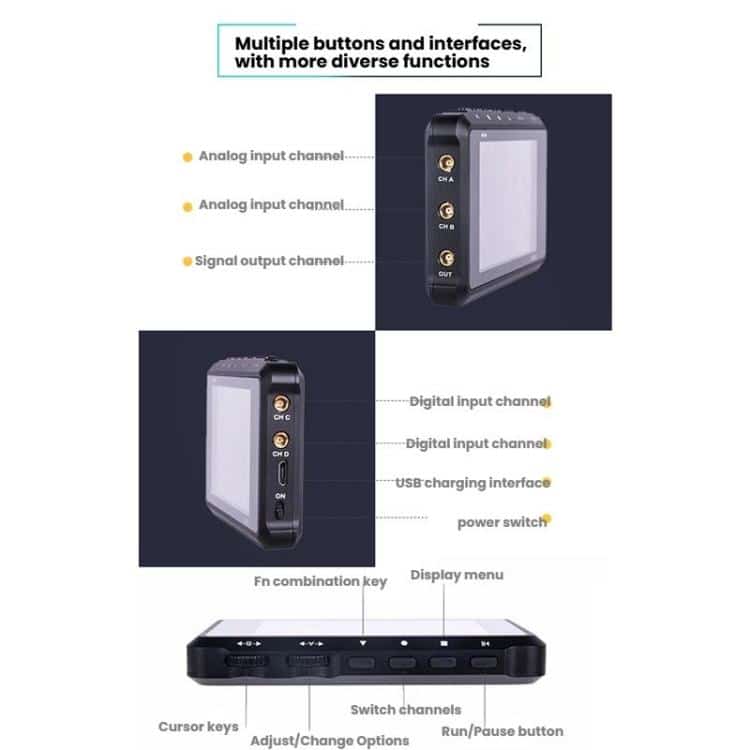

4. Anzahl der analogen Kanäle: 2 ([CH_A] [CH_B])
5. Anzahl der digitalen Kanäle: 2 ([CH_C] [CH_D])
6. Anzahl der Berechnungskanäle: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D]
7. Vertikale Empfindlichkeit: 10 mV-10 V/div (1-2-5 SCHRITTE) (bei Verwendung von x1 Sonde);100 mV–100 V/div (1-2-5 SCHRITTE) (bei Verwendung der x10-Sonde)
8. Vertikale Auflösung: 8 Bit
9. Speichertiefe: 4 Kanäle 4 x 4 K
10. Eingangskopplungsmodus: DC, AC
11. Eingangsspannung (MAX): 40 Vpp bei Verwendung der x1-Sonde;400 Vpp bei Verwendung von x10 Tastköpfen
12. Soft-Trigger-Typ: positiver und negativer Flankentrigger, Impulsbreitentrigger, Logiktrigger
13. Triggermodus: automatisch, Standard, Einzeltrigger, Sofortscan
14. Triggerquelle: [CH_A] [CH_B] [CH_C] [CH_D]
15. Signalquelle: Rechteckwelle: 10 Hz bis 8 MHz, 20 Stufen der 3-Vpp-Signalquelle
16. Sinuswelle, Dreieckwelle, Sägezahnwelle: 10 Hz bis 20 kHz, 11 Stufen der 3-Vpp-Signalquelle
17. Dateispeicherkapazität: integrierter 8-MB-USB-Stick
18. Dateispeicherformat: BMP, BUF, CSV

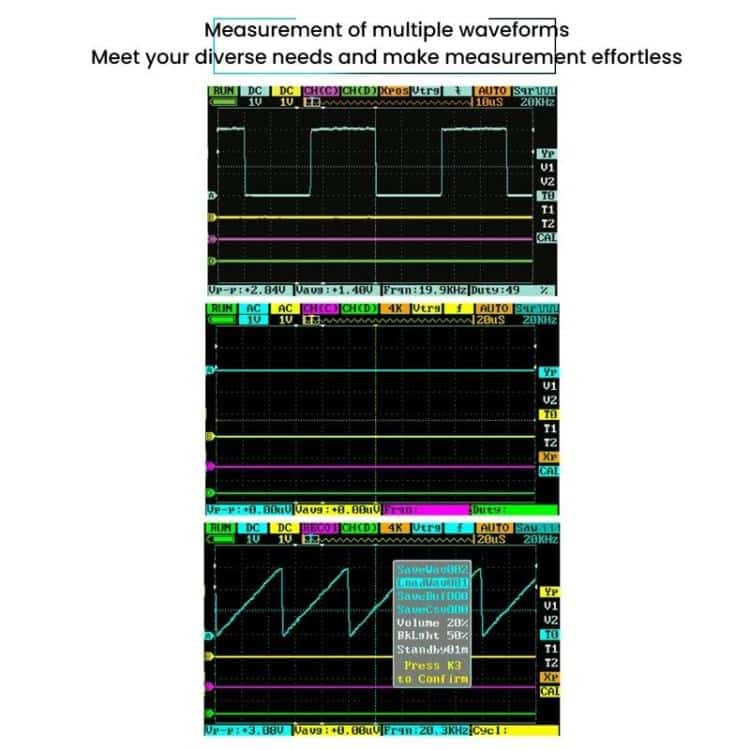

19. Automatische Messart: Spitze-Spitze-Wert, Durchschnittswert, Effektivwert, Frequenz, Periode, Impulsbreite, Tastverhältnis
20. Cursormessung: Zeitwert, Amplitudenwert
21. 4-zeiliges Display:
– 1 Zeile:[CH_A], HIDE
– 2 Zeilen: [CH_B], HIDE
– 3 Zeilen: [CH_C], REC_1, REC_2, REC_3, REC_4, HIDE
– 4 Zeilen: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D], HIDE
22. Abtastmodus: Echtzeit-Abtastung
23. Abtastrate: 100 Mio. Sa/s
24. Batteriebetrieb: 1000 mAh

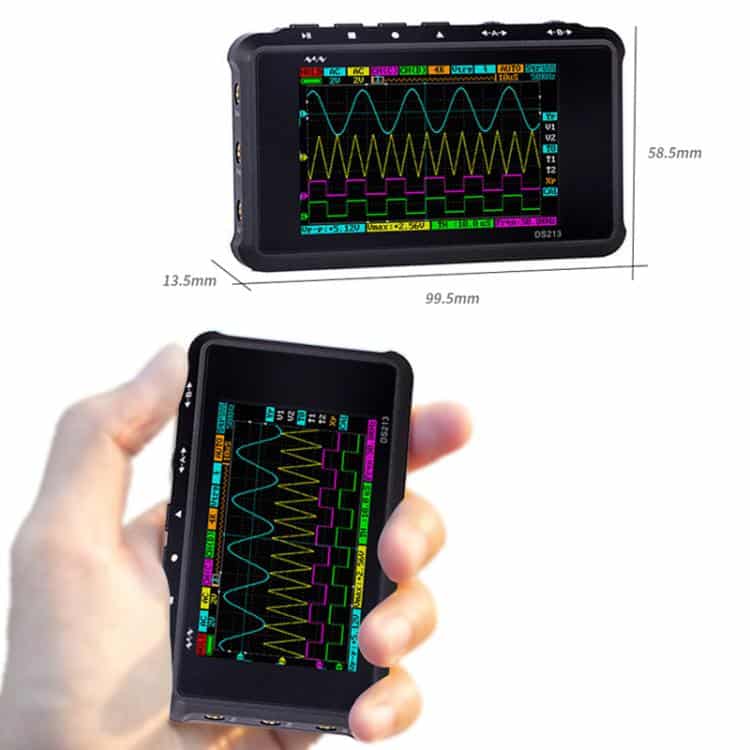

25. Abmessungen: 99,5 x 58,5 x 13,5 mm
26. Gewicht: 129 g
Produktmerkmale:
1. 5-Spur-4-Zeilen-Digital-Speicheroszilloskop für allgemeine Anwendungen in der Elektroniktechnik, basierend auf einem ARM Cortex M3-Kern
2.Durch die Verwendung von FPGA zur Verwaltung und Steuerung des externen ADC und des Arbeitsmodus des Datencaches bietet es vier Anwendungspartitionen, mit denen bis zu vier verschiedene Anwendungsfirmware geladen und aktualisiert werden können.
3. Integrierter 8-MB-USB-Stick zum Speichern von Wellenformen und Aktualisieren der Systemfirmware.
4. Die Anwendungsschicht des Oszilloskopcodes ist Open Source, sodass Benutzer bei Bedarf Oszilloskop-Firmware entwickeln können.

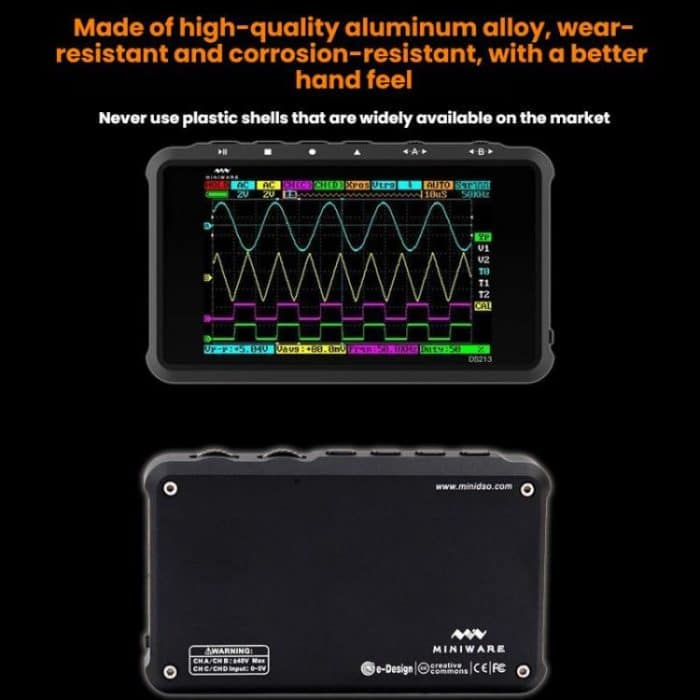

5. Kompakt, leicht, einfach zu tragen und handlich.
6. Speicherung von Wellenformdaten; Wellenformanalyse und -vergleich sind effizienter und intuitiver.
7. Mehrere Triggermodi, unterstützt positive und negative Flankentriggerung, Logiktriggerung und Pulsweitentriggerung.
8. Leistungsstarke Wellenformverarbeitung zur automatischen Messung von Spannung, Frequenz, Pulsweite und anderen Parametern.
Lieferumfang:
1 x Oszilloskop-Host
1 x Oszilloskop-Tastkopf
1 x Oszilloskop-Tastkopf
1 x L-förmiger Sechskantschraubendreher
Micro-USBLadekabel x 1
