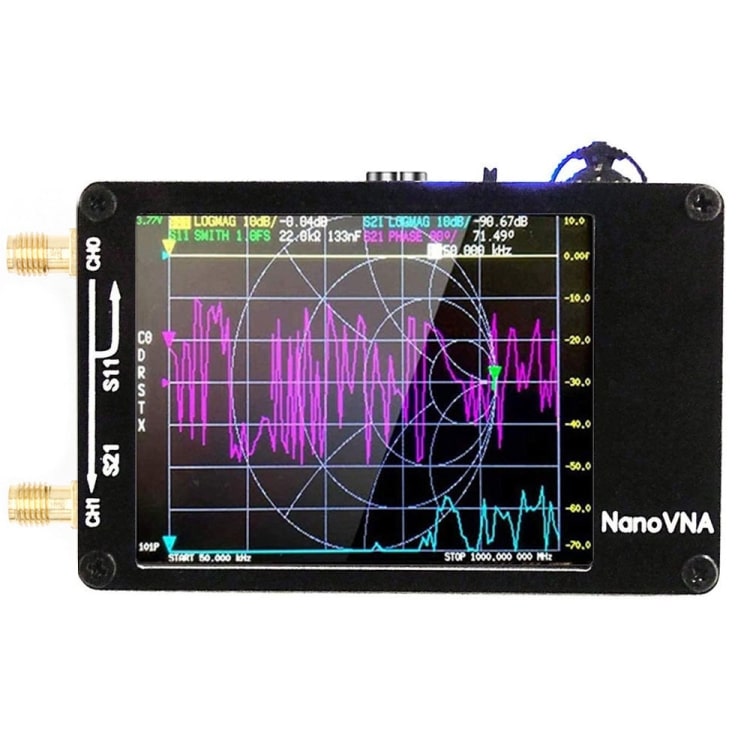

NANOVNA-H Verbesserte Version 2,8 Zoll TFT 50 kHz-1,5 GHz Vektor-Netzwerk-Antennenanalysator MF HF VHF UHF mit SD-Karte

Merkmale:
1. Geringeres Netzteilrauschen, weniger Rauschen bei der Verwendung von Oberwellen;
2. Eingebauter 400-mAh-Akku

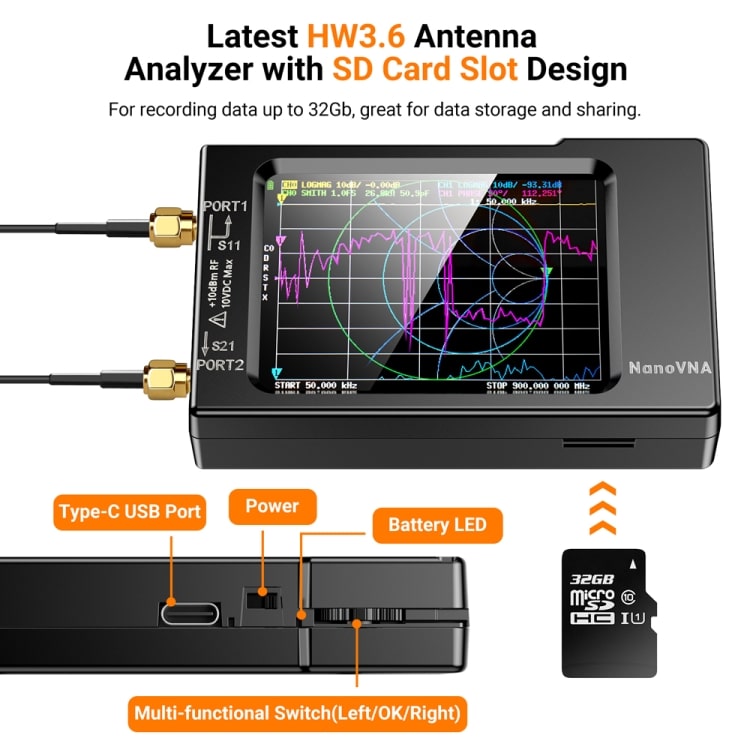

3. MicroSD-Karte hinzufügen, um Testdaten zu speichern;
4. RTC-Unterstützung hinzufügen;
5. Ändern Sie die Portnamen in Port1 und Port2
6. MicroSD unterstützt weniger als 32 GB und unterstützt nur den SPI-Modus.
7. Es kann vollständige S11- und S21-Parameter messen.Wenn Sie S12 und S22 benötigen, müssen Sie die Verkabelung des Transceiver-Ports manuell ersetzen
8. Messen Sie S-Parameter, VSWR, Phase, Verzögerung, Smith-Diagramm usw.

Parameter:
1. PCB: 54 mm x 85,5 mm x 11 mm (ohne Anschlüsse, Schalter)
2. Messfrequenz: 50 KHz-1,5 GHz
3. HF-Ausgang: -13 dBm (bis zu -9 dBm)
4. Frequenzgenauigkeit: weniger als 2 ppm
5. Frequenzstabilität: weniger als 0,5 ppm

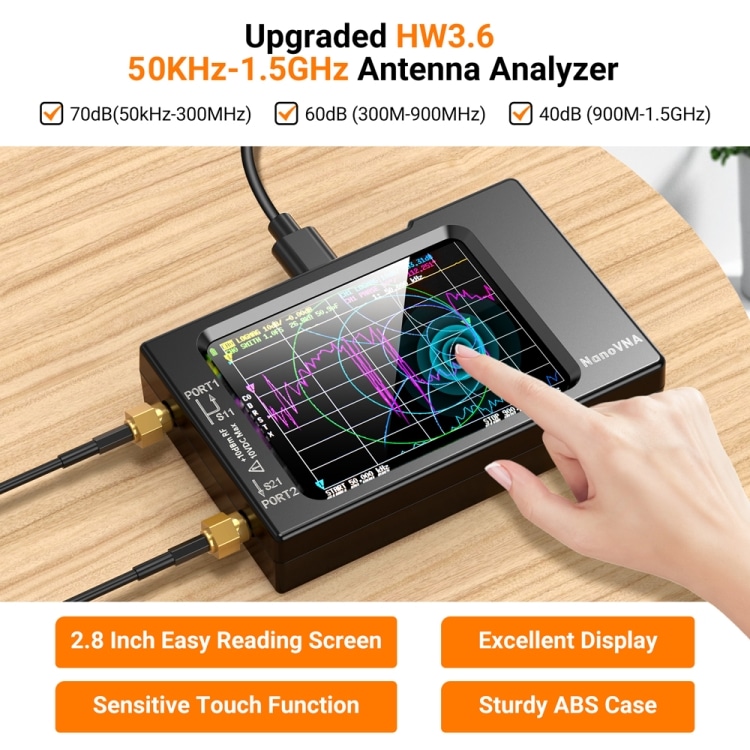

6. Messbereich: 70dB: 50kHz-300MHz, 50dB: 300M-900MHz, 40dB: 900M-1500MHz
7. Hafen-SWR: weniger als 1,1
8. Anzeige: 2,8 Zoll TFT (320 x 240)

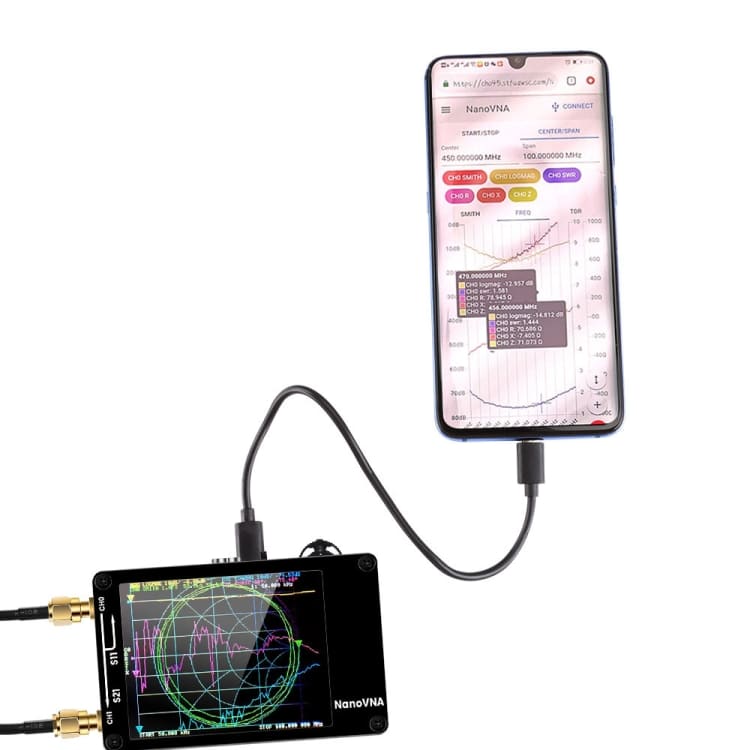

9. USB-Schnittstelle: USB Typ-C/USB-C Kommunikationsmodus: CDC (seriell)
10. Stromversorgung: USB 5V 120mA, eingebauter 400mAh Akku, Ladestrom 1A, kann länger als 4 Stunden ununterbrochen verwendet werden
11. Anzahl der Kalibrierpunkte: 101 (fest)
12. Anzahl der Abtastpunkte: 101 (fest)
13. Spur anzeigen: 4, markieren: 4, speichern speichern: 5

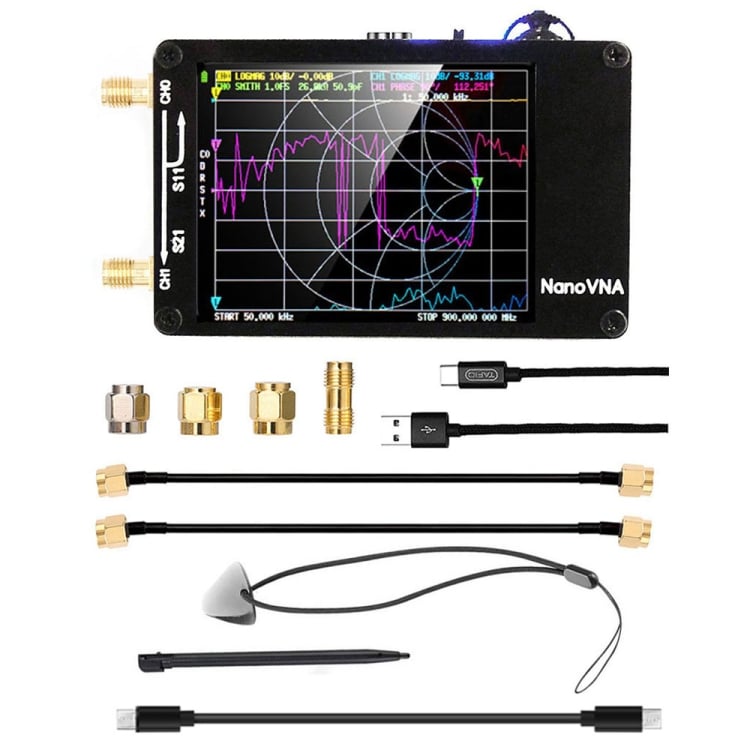

Packliste:
-1 x NanoVNA-Host (mit 2,8-Zoll-Touchscreen, 400-mAh-Akku)
-1 x SMA-Buchse auf Buchse
-1 x SMA Easy Calibration Set KURZ
-1 x SMA Easy Calibration Kit OFFEN
-1 x SMA Einfaches Kalibrierungsset LADEN
-1 x USB-C/Typ-C-Datenkabel
-1 x Touch-Stift
-1 x Auswahl
-1 x USB-C/Typ-C-auf-USB-C/Typ-C-Kabel
-2 x 20 cm SMA-Stecker auf Stecker RG174-HF-Kabel
