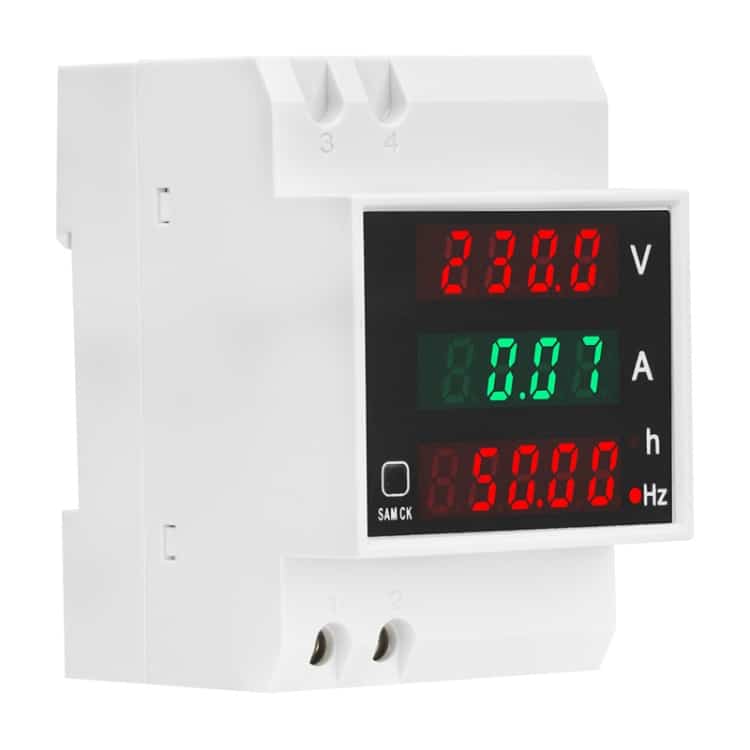

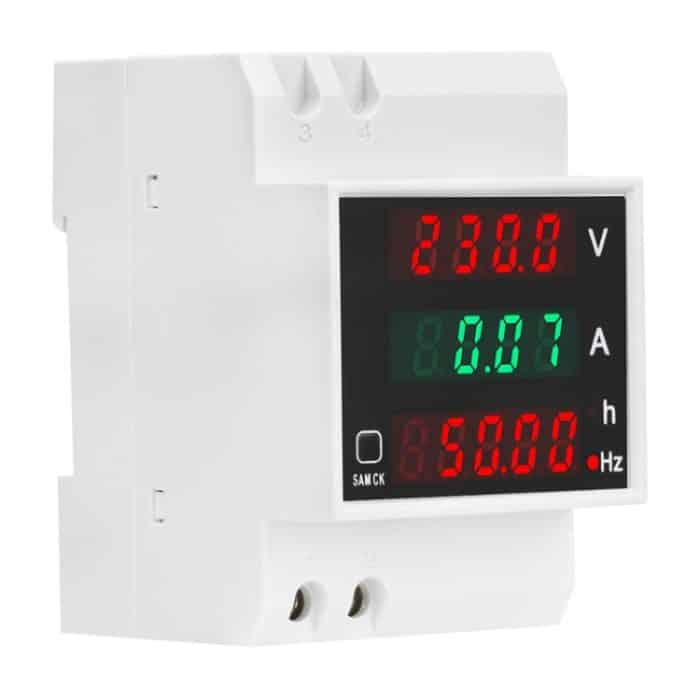

SINOTIMER SDM007 Din-Schiene AC Spannung Strom Totalisierte Zeit Frequenz Digital Display Meter

Parameter:
1. Messgenauigkeit: 1+/-2 Prozent des Wortes
2. Anzeige: 0,32-Zoll-LED-Digitalröhre, Spannung mit 4-Bit-roter LED-Anzeige, Strom mit 4-Bit-grüner LED-Anzeige, Timing, Frequenz mit 5-Bit-roter LED-Anzeige
3. Messbereich:
– Spannung: AC80-300V
– Strom: AC0-100,0A
– Frequenz: 45–65 Hz
– Kumuliertes Timing: 1m-99999h
4. Messgeschwindigkeit: ca. 2 mal/s

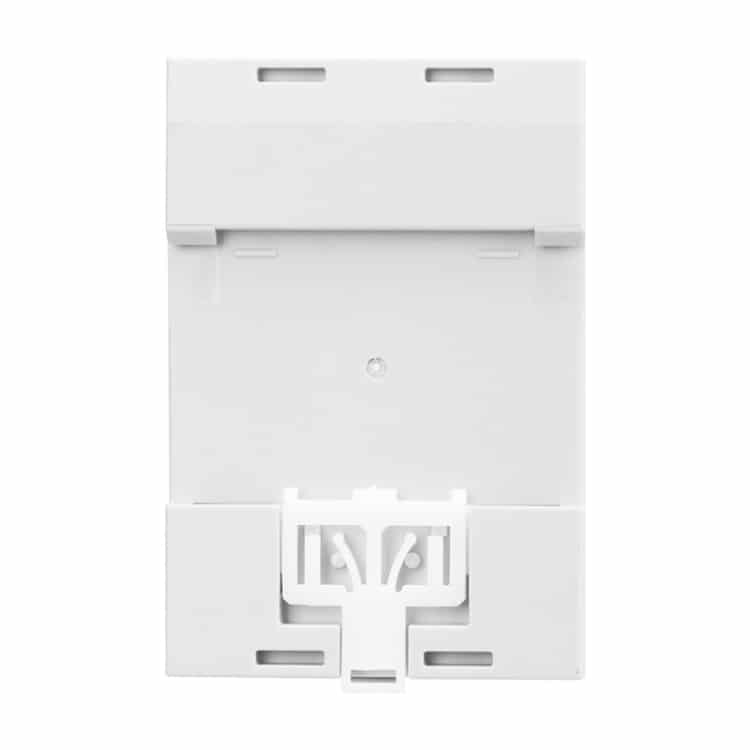

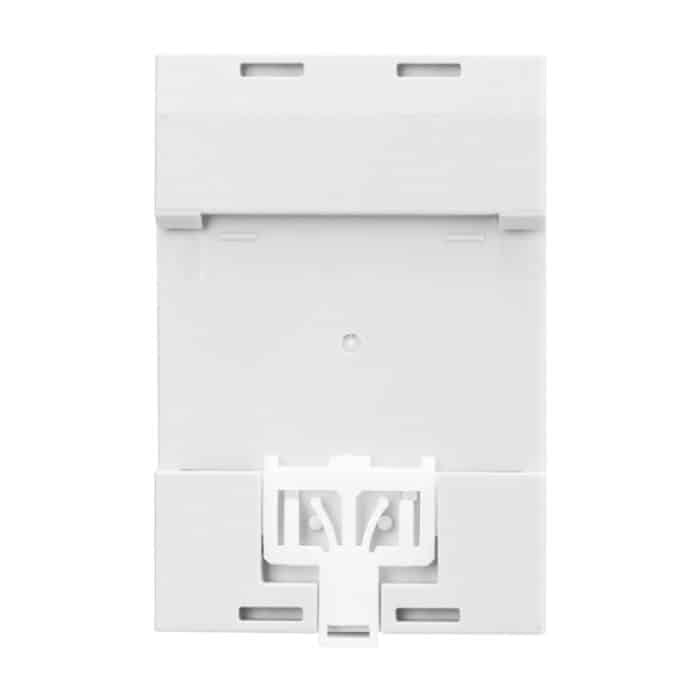

5. Installation: DIN-Schienen-Typ, direkt auf derselben Schiene wie der Luftschalter montiert
6. Abmessungen: 54 x 80 x 64 mm
Verwendung und Verkabelungsmethode:

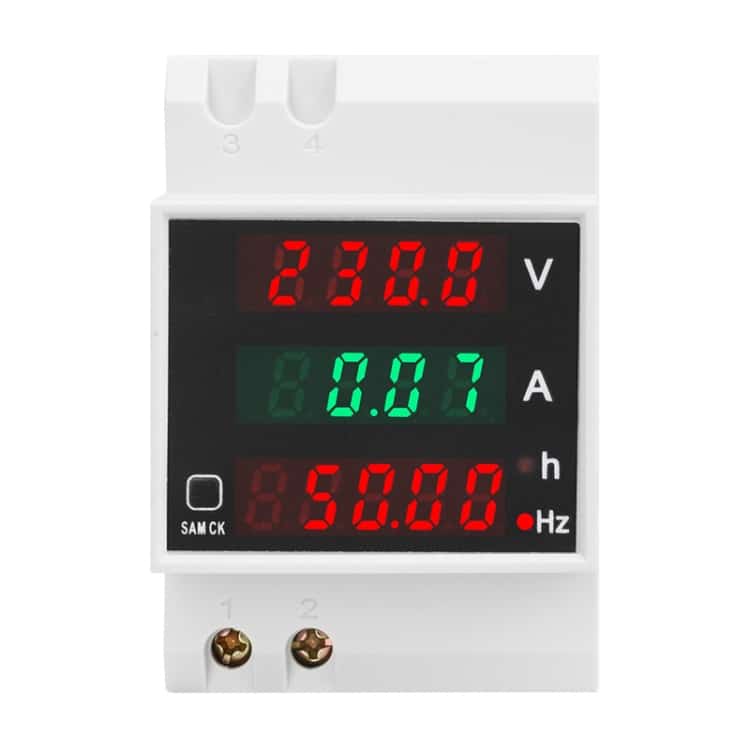

1. Schließen Sie die gemessene Spannung an die Klemmen 1 und 2 unten links am Messgerät an

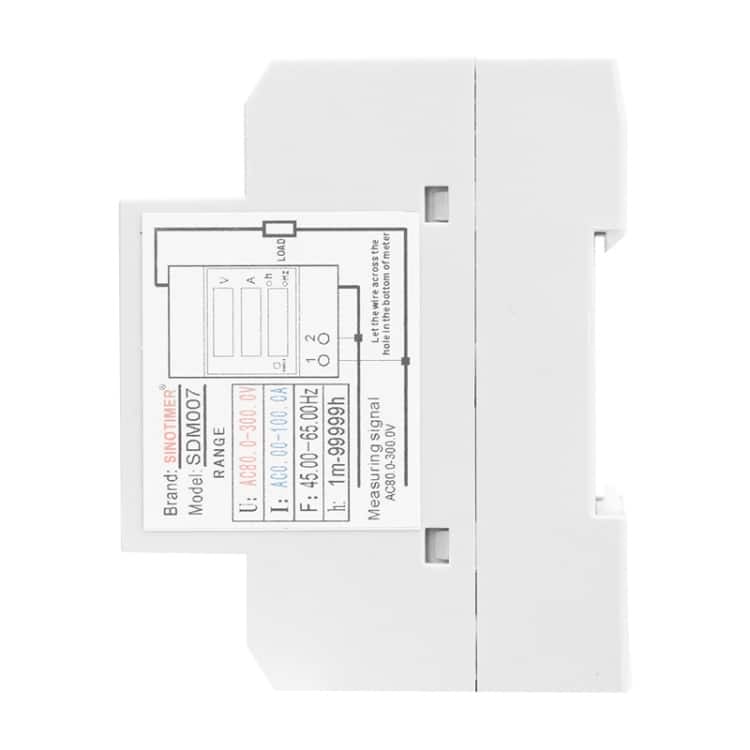

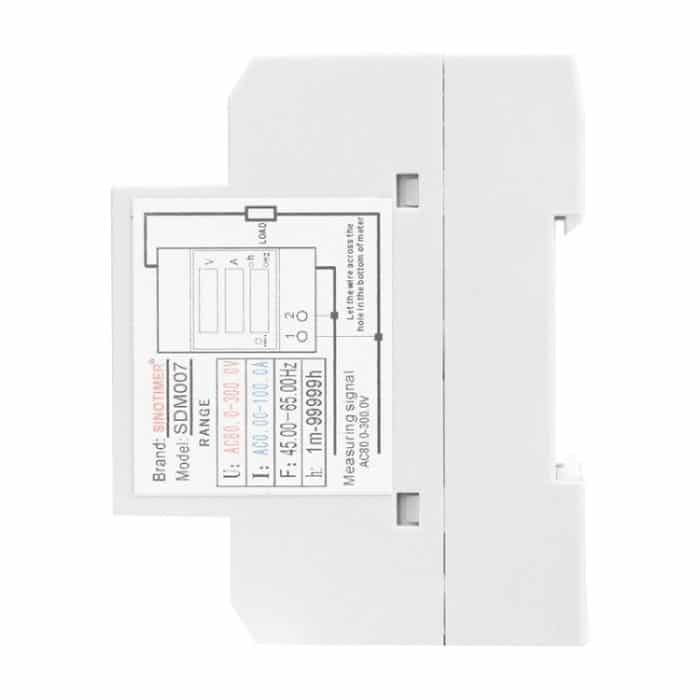

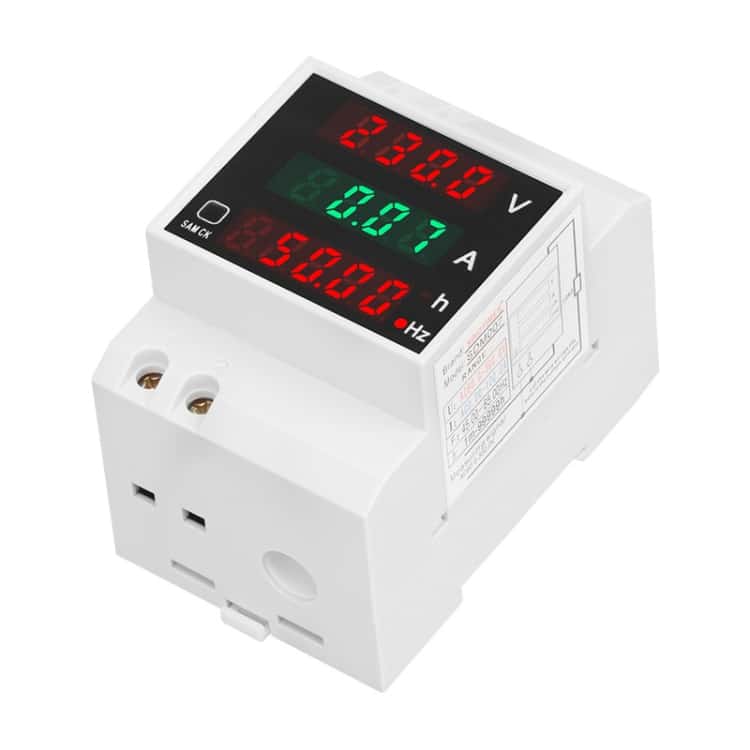

2. Eingebauter Transformator gemäß Abbildung 1 Schaltplan Verdrahtung, der Messkreis des Kabels durch das untere Loch des Instruments, das Kabel in die Richtung des Benutzers entsprechend der Verwendung einer beliebigen Wahl, Sie können vom unteren Loch des Instruments ausgehenin den oberen Ausgang oder von den oberen Löchern des Instruments in den unteren Ausgang, in Richtung der verschiedenen, hat keinen Einfluss auf die Ergebnisse der Messung
3. Nachdem Sie die Drähte gemäß dem Schaltplan angeschlossen haben, legen Sie die Messspannung an. Das Messgerät beginnt normal anzuzeigen. Das Messgerät zeigt die gemessene Spannung, den gemessenen Strom und die gemessene Frequenz an. Drücken Sie die Taste (SAM CK) auf der linken SeiteAuf dem Messgerätefeld wird die Frequenzanzeige auf dem Messgerät in die kumulative Zeitanzeige umgewandelt. Wenn Sie die Taste (SAMCK) erneut drücken, wird die kumulative Zeitanzeige in die Frequenzanzeige umgewandelt
4. Zurücksetzen des akkumulierten Timings auf Null: Drücken Sie die linke Taste (SAM CK) auf der Instrumententafel, damit die Frequenzanzeige auf die Anzeige des kumulativen Timing-Zustands umgestellt wird, und halten Sie dann die Taste (SAM CK) 5 Sekunden lang gedrückt, wird das kumulative Timing automatisch von 1 bis Null angezeigt
Hinweis: Dieses Messgerät ist nur für die reine Wechselstromversorgung mit 45–65 Hz geeignet. Es kann nicht für Rechteckwellen, Wechselrichterausgänge, korrigierte Sinuswellen und andere Schaltungen zur Messung verwendet werden, da sonst das Messgerät beschädigt wird
