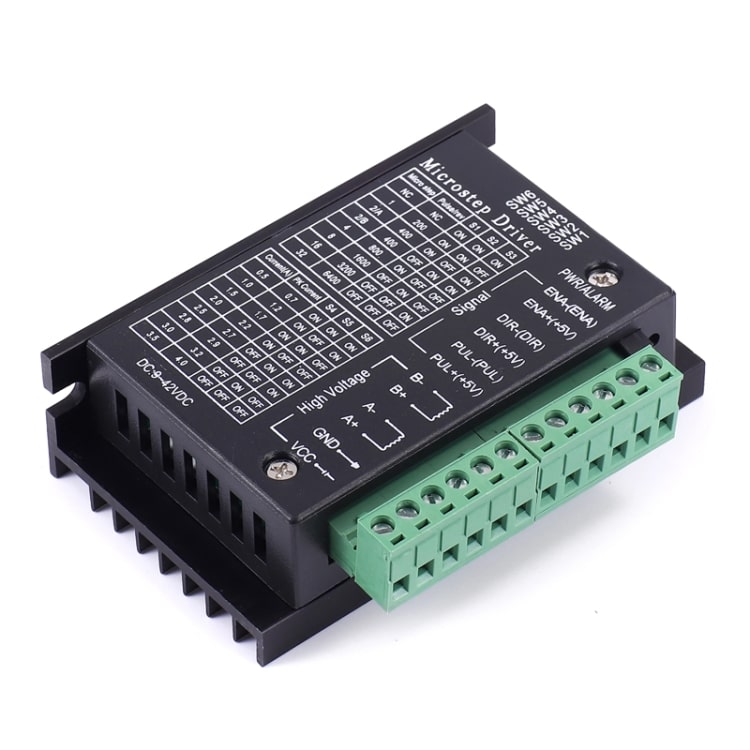

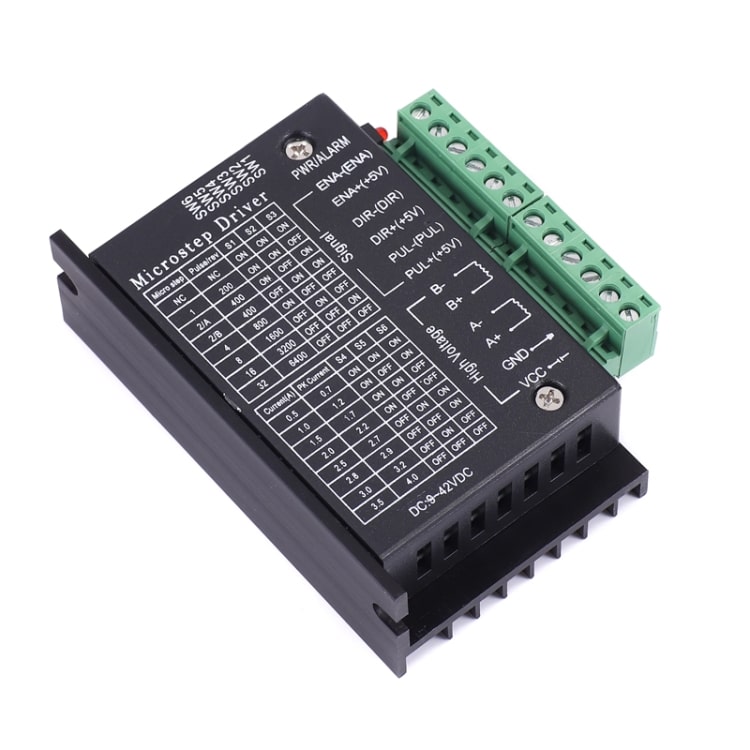

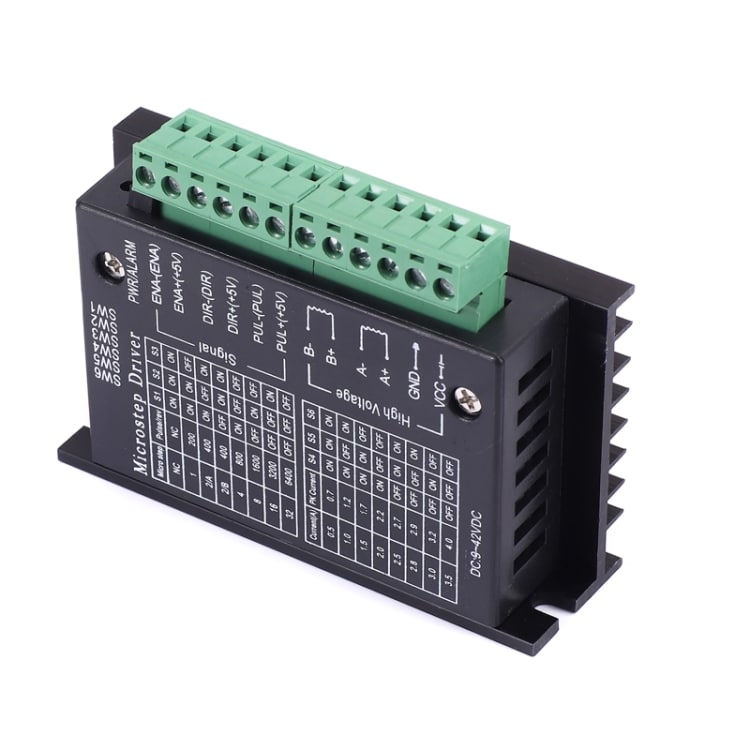

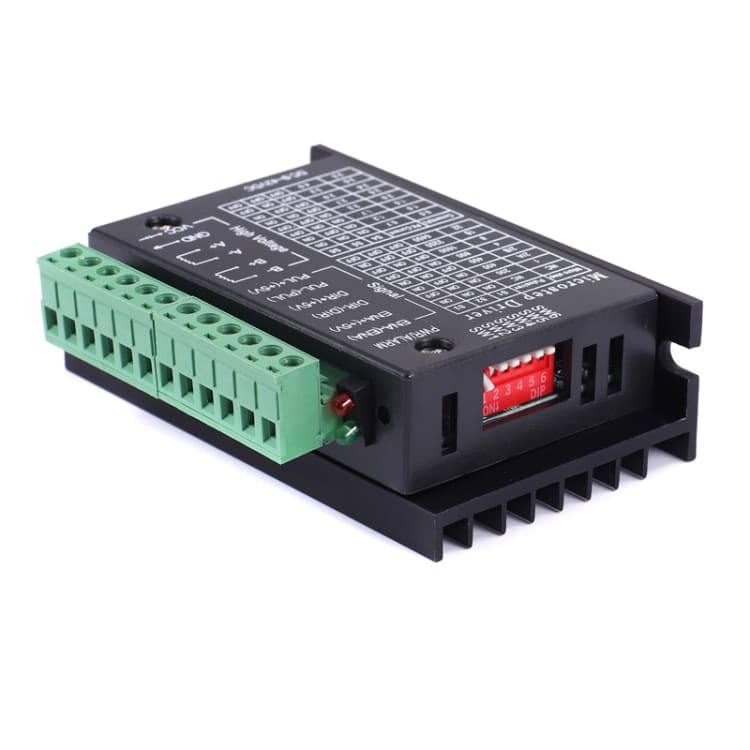

TB6600 Upgrade-Version 4.0A 42V DC 32 Unterteilung 42/57/86 Schrittmotortreiber

1. 9V-40V DC-Stromversorgung
2. H-Brücken-Bipolar-Konstantphasenstromtreiber
3. Bis zu 4,0 A acht Ausgangsströme wählbar
4. 6 Unterteilungsmodi mit bis zu 32 Unterteilungen wählbar
5. Optische Hochgeschwindigkeits-Isolierung des Eingangssignals
6. Standardmäßige gemeinsame positive Einzelimpulsschnittstelle
7. Offline-Haltefunktion

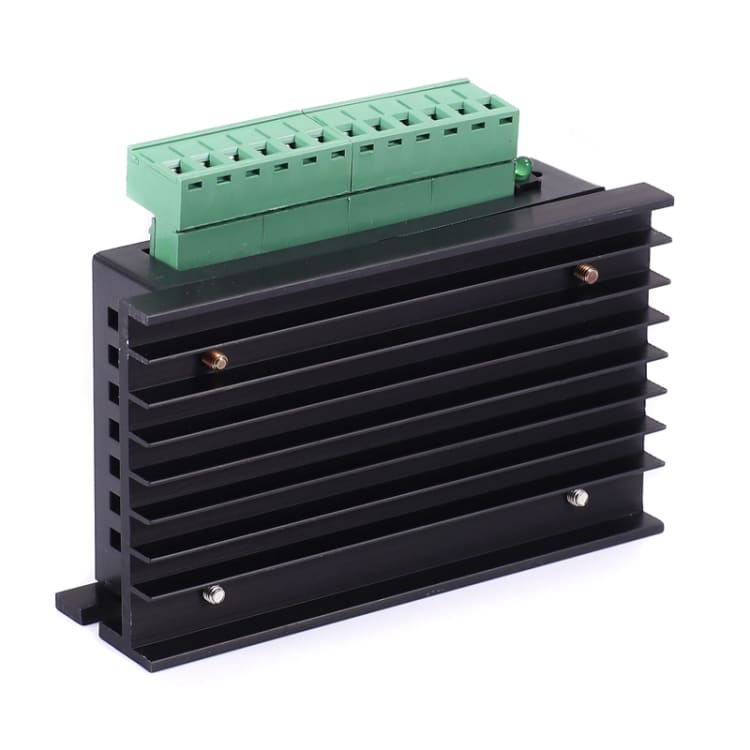

8. Halbgeschlossenes Gehäuse für anspruchsvollere Umgebungen
9. Energiesparende halbautomatische Stromsperrfunktion
10. Eingebauter Temperaturschutz und Überstromschutz
11. Anwendbarer Schrittmotor: 42, 57, 86 Typ 2-Phasen 4-Phasen (4-adrig 6-adrig 8-adrig)
12. Gewicht: ca. 201 g
Beschreibung der Verdrahtungsklemmendefinition:
-Signaleingangsklemme:
1. CP+: Impulssignaleingang positive Klemme
2. CP-: Impulssignaleingang negative Klemme
3. DIR+: Motorvorwärts- und Rückwärtssteuerung positivAnschlussklemme
4. DIR-: Minuspol für Vorwärts- und Rückwärtssteuerung des Motors
5. EN+: Pluspol für Offlinesteuerung des Motors
6. EN-: Minuspol für Offlinesteuerung des Motors
-Anschluss der Motorwicklung:
1. A+: Motorwicklung A+ Phase anschließen
2. A-: Mit Motorwicklung A- Phase verbinden
3. B+: Motorwicklung B+ Phase anschließen
4. B-: Motorwicklung B- Phase verbinden
-Anschlüsse für Betriebsspannung:
1. VCC: Gleichstromversorgung positiv (Hinweis: 10 V ＜VCC ＜42 V)
2. GND: Gleichstromversorgung negativ
-Die Schnittstelle für Eingangssignale hat zwei Anschlussmethoden: Benutzer können je nach Bedarf die Methode der gemeinsamen Anode oder der Methode der gemeinsamen Kathode verwenden
1. Gemeinsamer Anodenanschluss: CP+, DIR+ und EN+ mit der Stromversorgung des Steuerungssystems verbinden. Wenn die Stromversorgung +5 V beträgt, kann sie direkt angeschlossen werden. Wenn die Stromversorgung größer als +5 V ist, muss eine Verbindung hinzugefügt werden.ein weiterer externer Strombegrenzungswiderstand R, um sicherzustellen, dass der interne optische Koppler des Treibers einen Antriebsstrom von 8-15 mA bereitstellen kann.Impulseingangssignal über CP-Zugriff;zu diesem Zeitpunkt sind DIR-, EN- auf niedrigem Niveau aktiv
2. Gemeinsamer Kathodenanschluss: Verbinden Sie CP-, DIR- und EN- mit der Masse des Steuerungssystems (SGND, isoliert von der Masse der Stromversorgung);das +5-V-Impulseingangssignal wird über CP+ hinzugefügt;zu diesem Zeitpunkt sind DIR+ und EN+ auf hohem Niveau aktiv.Der Wert des Strombegrenzungswiderstands R ist derselbe wie der des gemeinsamen Anodenanschlusses
3. Hinweis: Der EN-Anschluss ist möglicherweise nicht verbunden. Der Motorrotor befindet sich in einem freien Zustand (Offline-Zustand), wenn EN gültig ist. Dann können Sie den Motorrotor manuell drehen, um die für Sie passenden Einstellungen vorzunehmen.Nachdem die manuelle Einstellung abgeschlossen ist, setzen Sie EN auf ungültigen Zustand, um die automatische Steuerung fortzusetzen
