Waveshare 4,2 Zoll 400×300 E-Ink-Anzeigemodul, SPI-Schnittstelle

Überblick

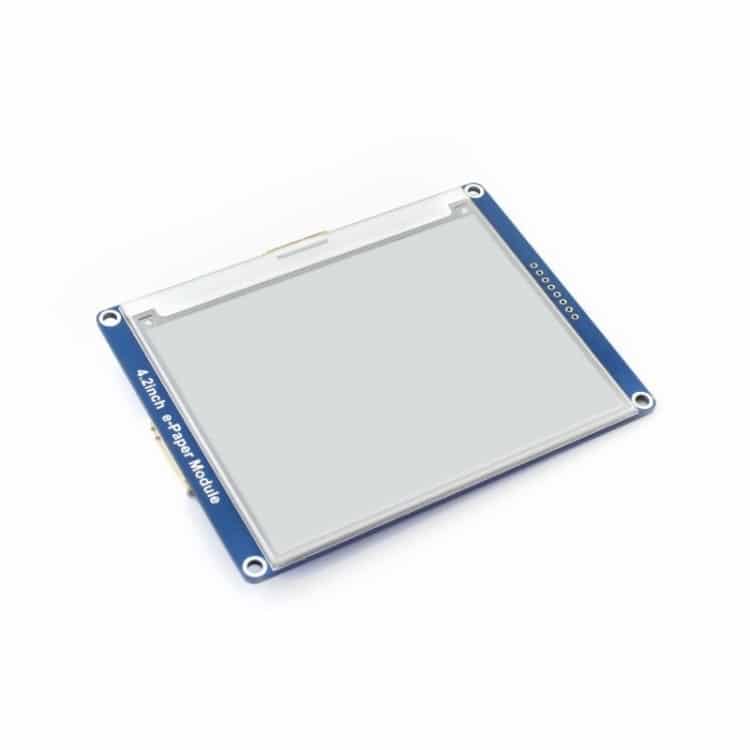

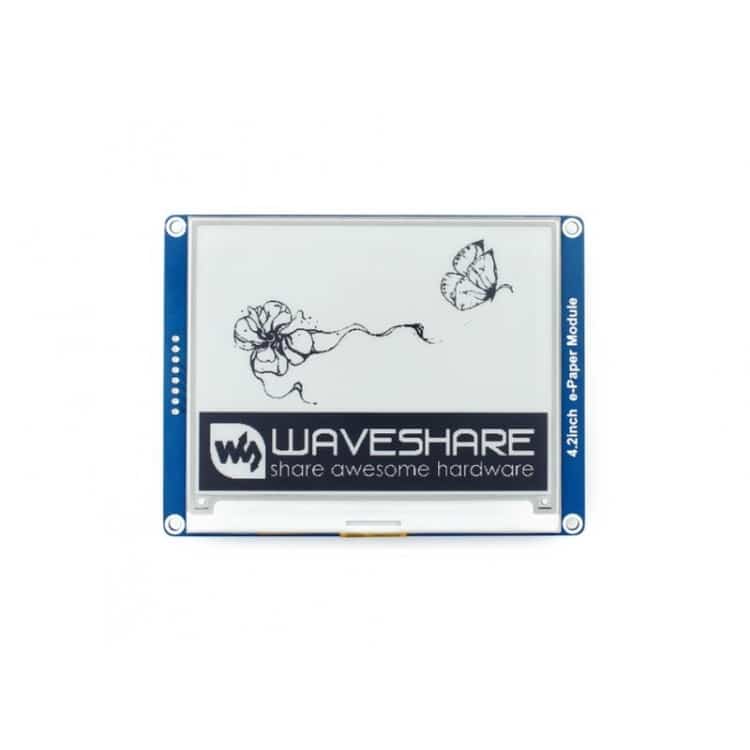

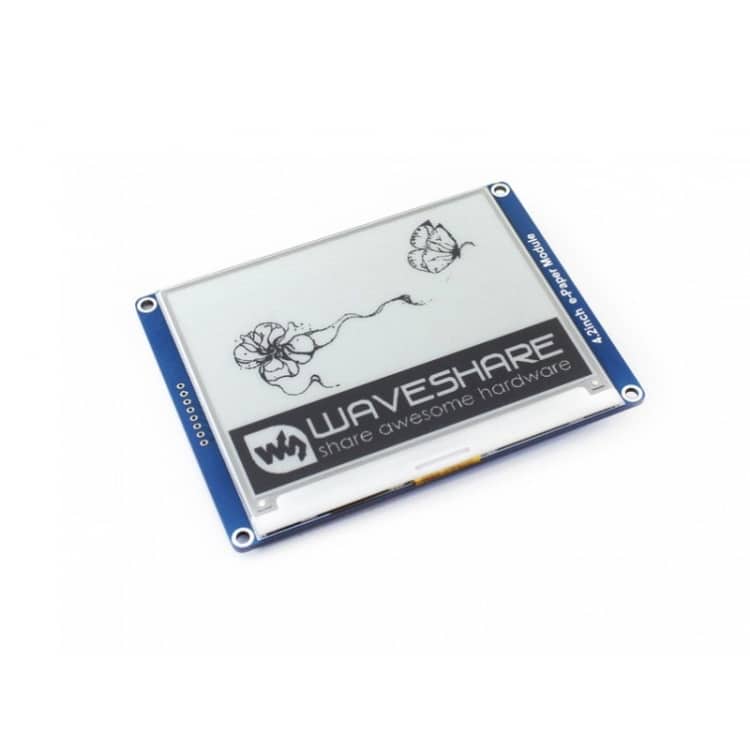

1. Dies ist ein E-Ink-Anzeigemodul mit einer Auflösung von 4,2 Zoll und einer Auflösung von 400 x 300 mit integriertem Controller, das über die SPI-Schnittstelle kommuniziert.
2. Aufgrund der Vorteile wie extrem geringem Stromverbrauch, großem Betrachtungswinkel und klarem Display ohne Strom ist es eine ideale Wahl für Anwendungen wie Regaletiketten, Industrieinstrumente usw.

Eigenschaften
1. Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt auch bei ausgeschaltetem Gerät noch lange an
2. Sehr geringer Stromverbrauch. Grundsätzlich wird Strom nur zum Auffrischen benötigt
3. SPI-Schnittstelle zur Verbindung mit Controller-Karten wie Raspberry Pi / Arduino / Nucleo usw.
4. Integrierter Spannungsübersetzer, kompatibel mit 3,3 V / 5 V-MCUs
5. Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Arduino / STM32)

Spezifikationen
1. Betriebsspannung: 3,3 V ~ 5 V.
2. Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
3. Umrissabmessung: 103,0 mm × 78,5 mm
4. Displaygröße: 84,8 mm × 63,6 mm
5. Punktabstand: 0,212 × 0,212
6. Auflösung: 400 × 300
7. Anzeigefarbe: schwarz, weiß
8. Graustufe: 2
9. Volle Aktualisierungszeit: 4s
10. Aktualisierungsleistung: 26,4 mW (typ.)
11. Standby-Leistung: <0,017 mW
12. Betrachtungswinkel:> 170 Grad
13. Gewicht: 0,052 kg

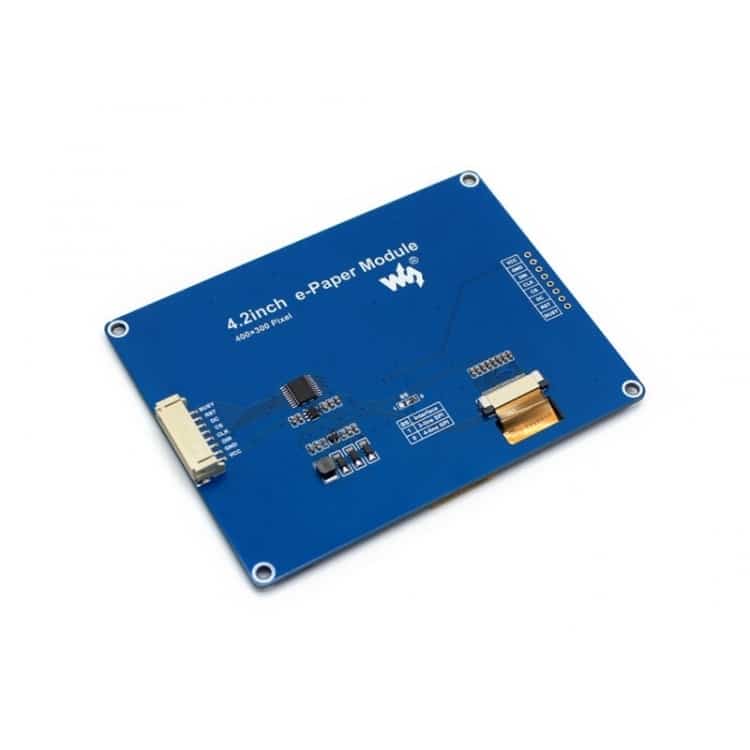

Schnittstelle
1. SYMBOL: BESCHREIBUNG
2. VCC: 3,3 V ~ 5 V.
3. GND: Boden
4. DIN: SPI MOSI Pin
5. CLK: SPI SCK-Pin
6. CS: SPI-Chipauswahl, niedrig aktiv
7. DC: Daten- / Befehlsauswahl (hoch für Daten, niedrig für Befehl)
8. RST: Externer Reset, niedrig aktiv
9. BUSY: Besetztstatusausgang, niedrig aktiv

Packungsinhalt
1. 4,2-Zoll-E-Paper-Modul x1

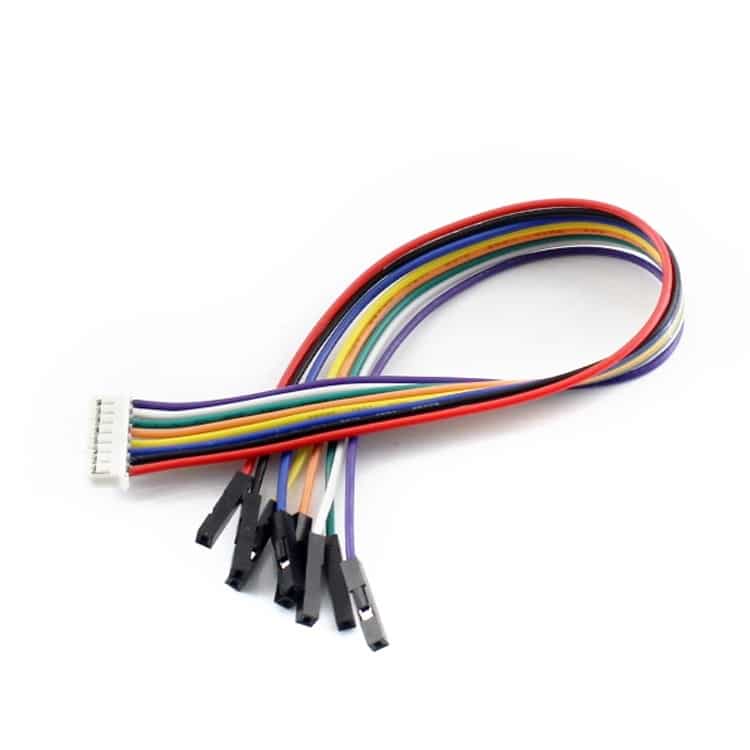

2. PH2.0 20cm 8Pin x1
