Waveshare 4G / 3G / 2G / GSM / GPRS / GNSS HAT für Raspberry Pi, LTE CAT4, für China

WAVESHARE

CHF 88.80

Vergleichen
Geschätzte Liefertermine: 18.02.2025 - 27.02.2025
Artikelnummer: ZY15599708 Kategorie: Schlagwörter: ,

Übersicht
1. Der SIM7600A-H 4G HAT ist ein 4G-Kommunikations- und GNSS-Positionierungsmodul, das LTE CAT4 mit bis zu 150 Mbit / s für die Downlink-Datenübertragung unterstützt. es ist ziemlich geringer Stromverbrauch.
2. Sie können dieses 4G-Modul mit einem Computer verbinden, um im Internet zu surfen, oder es an Raspberry Pi anschließen, um Funktionen wie 4G-Hochgeschwindigkeitsverbindung, drahtlose Kommunikation, Telefonieren, Senden von SMS, globale Positionierung usw. zu aktivieren.

Anwendbare Region
1. SIM7600A-H ist hauptsächlich in Nordamerika (USA, CA, MX) anwendbar, SIM7600E-H ist hauptsächlich in Südostasien, Westasien, Europa, Afrika anwendbar, SIM7600CE-T ist hauptsächlich in China anwendbar.
2. Bitte überprüfen Sie die unterstützten Bänder gemäß Ihrem lokalen Dienstanbieter und wählen Sie bei der Bestellung das richtige aus.

Funktionen
1. Raspberry Pi-Konnektivität, kompatibel mit Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B +
2. Unterstützung für Einwahl, Telefonanruf, SMS, MMS, Mail, TCP, UDP, DTMF, HTTP, FTP usw.
3. Unterstützt die Positionierung von GPS-, BeiDou-, Glonass- und LBS-Basisstationen
4. Integrierte USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.
5. Integrierter CP2102 USB-UART-Konverter für serielles Debugging
6. Breakout-UART-Steuerpins zur Verbindung mit Host-Boards wie Arduino / STM32
7. SIM-Kartensteckplatz, unterstützt 1,8 V / 3 V SIM-Karte
8. Onboard-Audiobuchse und Audio-Decoder zum Telefonieren
9. 2x LED-Anzeigen, einfache Überwachung des Arbeitsstatus
10. Der integrierte Spannungswandler kann die Betriebsspannung über eine Brücke auf 3,3 V oder 5 V einstellen
11. Baudrate: 300 Bps – 4 Mbit / s (Standard: 115200 Bps)
12. Autobaud-Baudrate: 9600 bis 115200 Bit / s
13. Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER Befehlssatz)
14. Unterstützen Sie das SIM-Anwendungs-Toolkit: SAT Class 3, USAT
15. Mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Arduino / STM32)

Kommunikationsspezifikationen
1. Band:
A. LTE:
– SIM7600A-H: LTE-FDD B2 / B4 / B12
– SIM7600E-H: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20, LTE-TDD B38 / B40 / B41
– SIM7600CE-T: LTE-TDD B38 / B39 / B40 / B41, LTE-FDD B1 / B3 / B8
B. WCDMA / TD-SCDMA / CDMA 2000
– SIM7600A-H: UMTS / HSPA + B2 / B5
– SIM7600E-H: UMTS / HSPA + B1 / B5 / B8
– SIM7600CE-T: UMTS / HSDPA / HSPA + B1 / B8, TD-SCDMA B34 / B39, CDMA 1X / EVDO BC0
C. GSM / GPRS / EDGE 900/1800 MHz
2. Generation: 4G, 3G, 2,5G, 2G
3. Sendeleistung: 0,25 W, 0,5 W / EGSM900, 0,4 W / DCS1800, 2 W / GSM900, 1 W / DCS1800
4. Datengeschwindigkeit
– LTE CAT 4: Uplink = <50 Mbit / s, Downlink = <150 Mbit / s
– UMTS: Uplink = <384 Kbit / s, Downlink = <384 Kbit / s
– EDGE: Uplink = <236,8 kbps, Downlink = <236,8 kbps
– GPRS: Uplink = <85,6 kbps, Downlink = <85,6 kbps
– HSPA +: Uplink = <5,76 Mbit / s, Downlink = <42 Mbit / s

GNSS-Spezifikationen
1. Empfängertyp
– 16-Kanal
– C / A-Code
2. Empfindlichkeit
– Tracking: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
– Kaltstart: -148 dBm
3. Time-To-First-Fix (Open Air)
– Kaltstart: <35s
– Heißstart: <1s
4. Genauigkeit
– Position: <2,5 m CEP

SMS- und Audiospezifikationen
1. SMS
– Unterstützungsarten: MT, MO, CB, Text, PDU
– Speicher: USIM-Karte und ME (Standard)
2. Audiofunktion
– Echokompensation unterstützen
– Unterstützung der Geräuschreduzierung

Andere Spezifikationen
1. Stromversorgung: 5V
2. Betriebsspannung: 5V / 3,3V (über Jumper konfiguriert)
3. Betriebstemperatur: -30 ° C ~ 80 ° C.
4. Lagertemperatur: -45 ° C – 90 ° C.

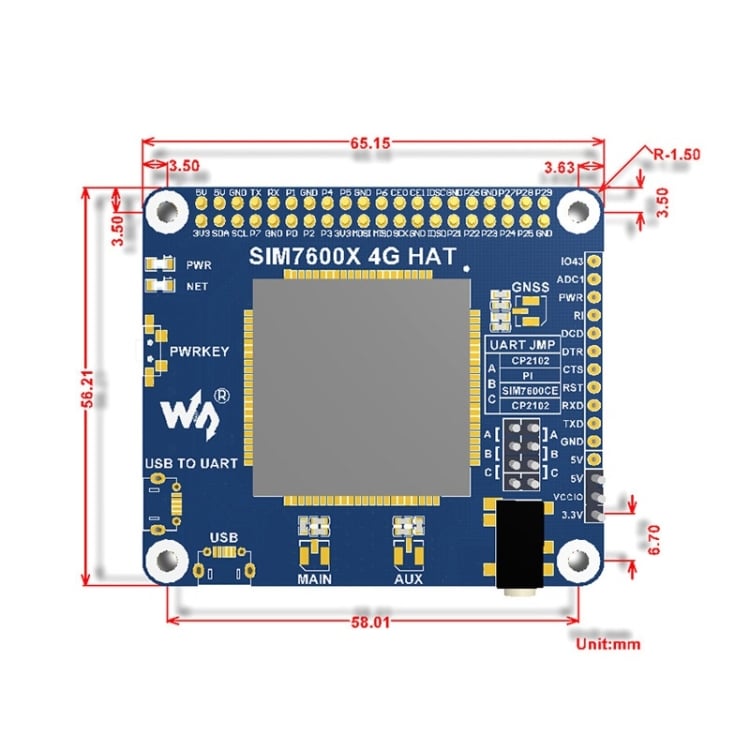

5. Abmessung: 56,21 mm x 65,15 mm

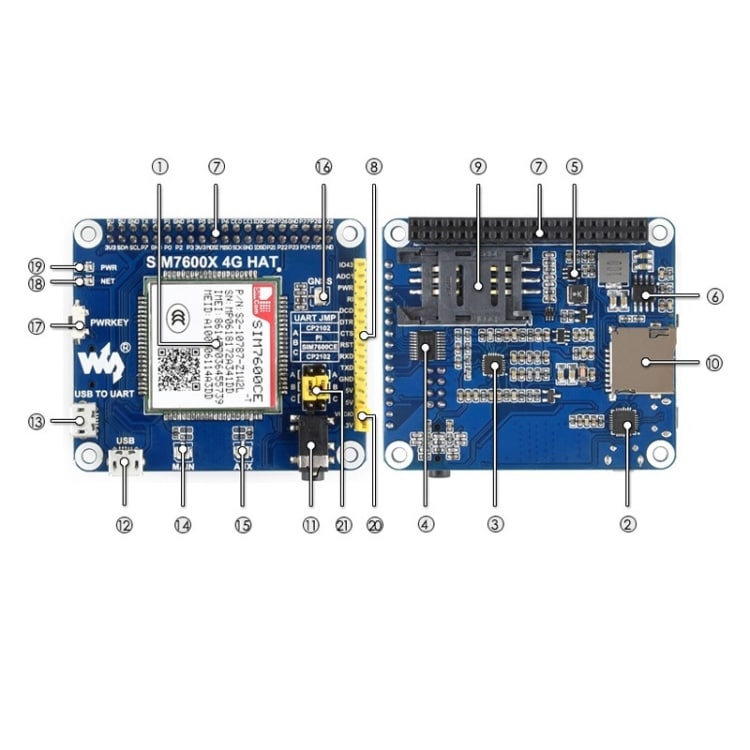

Was ist an Bord
1. SIM7600CE-T
2. CP2102 USB-UART-Konverter
3. Audio-Decoder NAU8810
4. Spannungswandler TXS0108EPWR: Übersetzt 3,3 V / 5 V in 1,8 V.
5. MP2128DT-Leistungschip
6. MP1482 Power Chip
7. Raspberry Pi GPIO-Header: Zum Verbinden mit Raspberry Pi
8. SIM7600-Steuerschnittstelle: Zum Verbinden mit Host-Boards wie Arduino / STM32
9. SIM-Kartensteckplatz: Unterstützt 1,8 V / 3 V SIM-Karte
10. TF-Kartensteckplatz: Ermöglicht die Speicherung von Dateien / SMS / …
11. 3,5-mm-Kopfhörer- / Mikrofonbuchse
12. USB-Schnittstelle: Zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.
13. USB-zu-UART-Schnittstelle: Zum seriellen Debuggen oder zum Anmelden bei Raspberry Pi
14. Hauptantennenanschluss
15. AUX-Antennenanschluss
16. GNSS-Antennenanschluss
17. Netzschalter
18. Netzwerkstatusanzeige
19. Betriebsanzeige
20. Auswahlbrücke für Betriebsspannung:
– VCCIO-3.3V: Betriebsspannung auf 3.3V einstellen
– VCCIO-5V: Betriebsspannung auf 5V einstellen
21. UART-Auswahlbrücke:
– A: Zugriff auf Raspberry Pi über USB auf UART
– B: Steuern Sie die SIM7600 mit Raspberry Pi
– C: Steuern Sie das SIM7600 über USB an UART

Paketliste

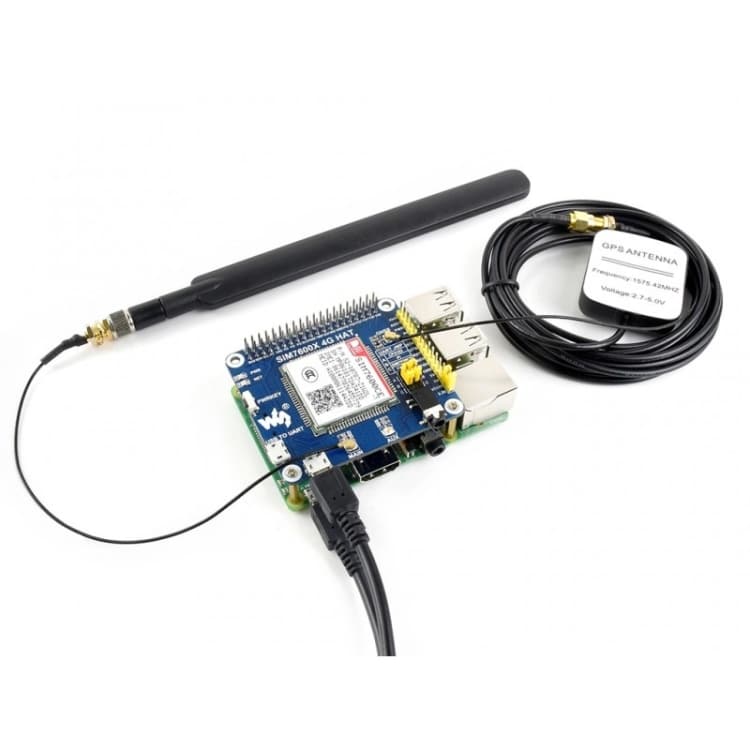

1. SIM7600CE 4G HAT x1
2. LTE-Antenne x1
3. Externe GPS-Antenne (B) x1
4. USB-Stecker Typ A an Mikrostecker Kabel x2
5. RPi-Schraubenpaket (2 Stück) x1

Gewicht 0.210 kg
Grösse 15.0 × 8.0 × 3.0 cm
