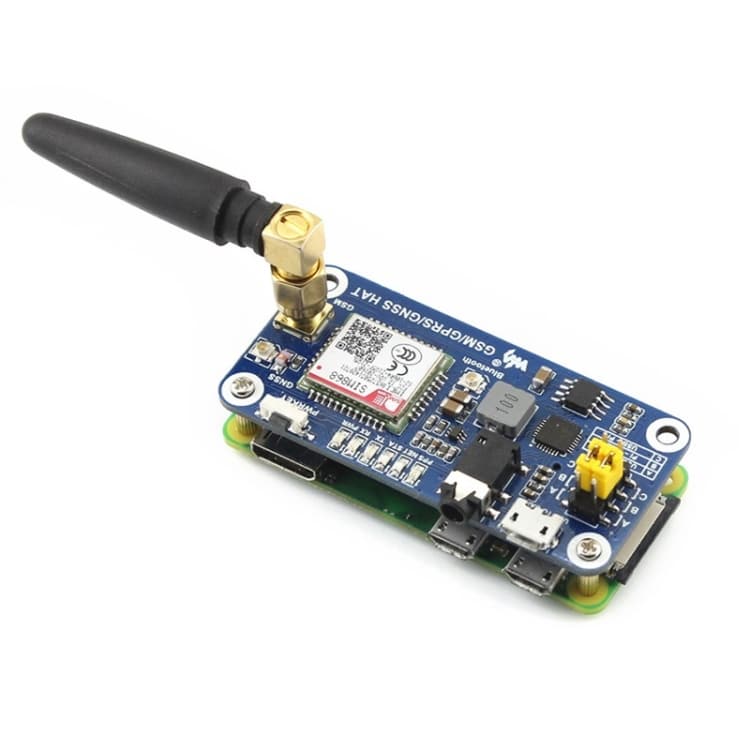

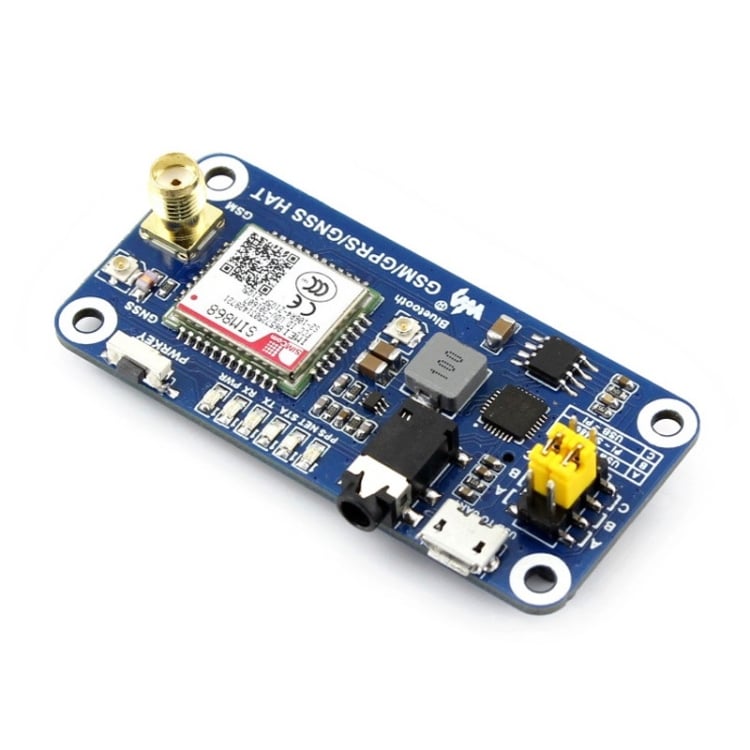

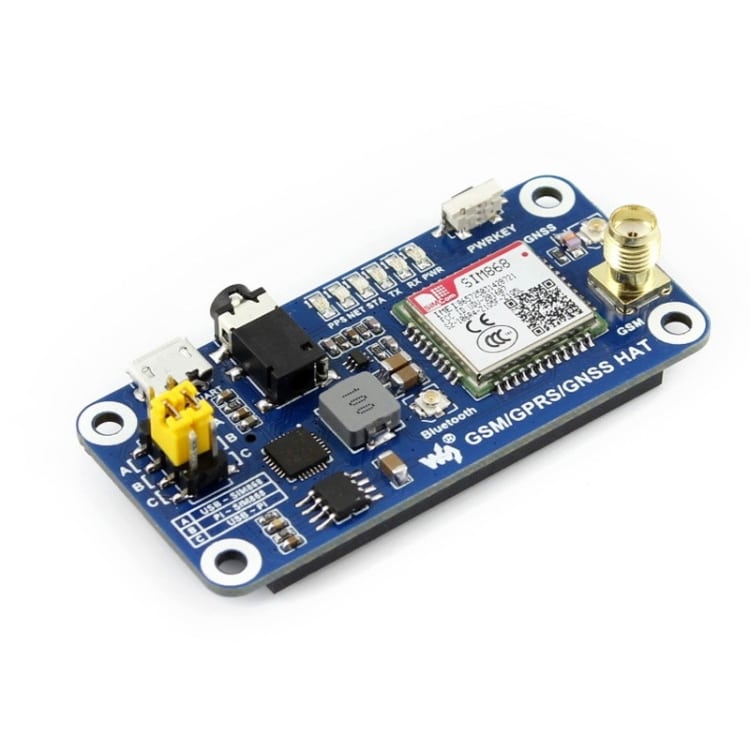

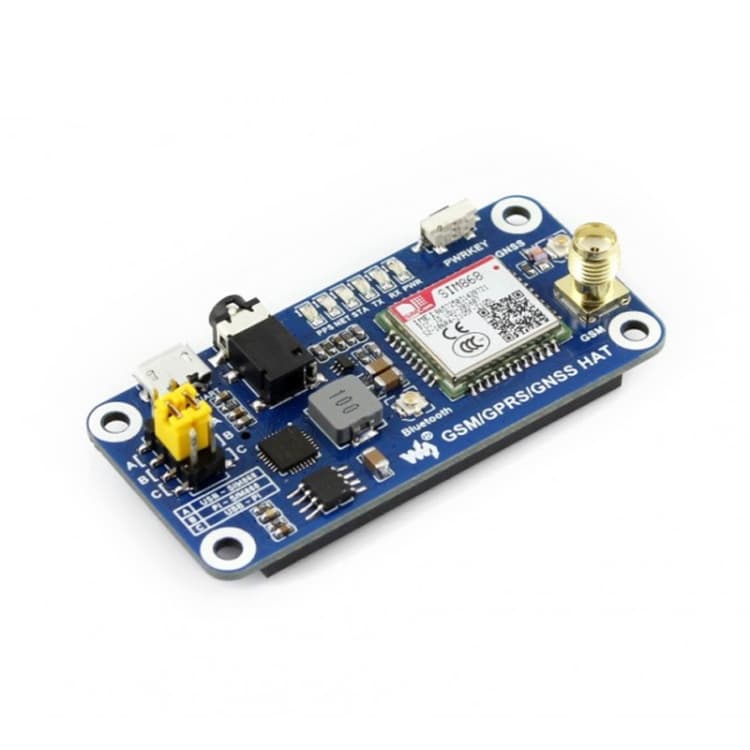

Waveshare GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi

GSM / GPRS / GNSS / Bluetooth HAT für Raspberry Pi, basierend auf SIM868

Überblick
1. Dies ist ein praktischer Raspberry Pi HAT mit geringem Stromverbrauch, der über mehrere Kommunikationsfunktionen verfügt: GSM, GPRS, GNSS und Bluetooth.
2. Es ermöglicht Ihrem Pi, einfach einen Telefonanruf zu tätigen, Nachrichten zu senden, eine Verbindung zum drahtlosen Internet herzustellen, eine globale Position einzunehmen, Daten über Bluetooth zu übertragen und so weiter.

Eigenschaften
1. Raspberry Pi-Konnektivität, kompatibel mit Raspberry Pi 2B / 3B / 3B + / Zero / Zero W.
2. Unterstützung von SMS, Telefonanrufen, GPRS, DTMF, HTTP, FTP, MMS, E-Mail usw.
3. Unterstützt GPS-, COMPASS-, Glonass-, LBS-Basisstationspositionierung und Omni-Positionierung
4. Bluetooth 3.0 unterstützt die Datenübertragung über Bluetooth
5. Integrierter USB-zu-UART-Konverter CP2102 für das UART-Debugging
6. 6x LEDs zur Anzeige des Arbeitsstatus des Moduls
7. SIM-Kartensteckplatz für 1,8 V / 3 V SIM-Karte
8. RTC mit Pufferbatteriehalter
9. Automatische Erkennung der Baudrate (1200 bps ~ 115200 bps)
10. Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
11. Unterstützen Sie das SIM-Anwendungs-Toolkit: GSM 11.14 Release 99
12. Mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Arduino / STM32)

GSM / GPRS

1. Band
– GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
– Automatische Quad-Band-Suche
– Konform mit GSM Phase 2/2 +
2. Strom abgeben
– Klasse 4 (2 W @ GSM 850 / EGSM 900 MHz)
– Klasse 1 (1 W @ DCS 1800 / PCS 1900 MHz)
4. GPRS-Konnektivität
– GPRS Multi-Slot Klasse 12 (Standard)
– GPRS Multi-Slot Klasse 1 ~ 12 (konfigurierbar)
5. GPRS-Datenfunktion
– Downlink-Geschwindigkeit: max. 85,6 kbps
– Uplink-Geschwindigkeit: max. 85,6 kbps
– Codierungsschemata: CS-1 CS-2 CS-3 CS-4
– Unterstützt PAP (Password Authentication Protocol) für die PPP-Verbindung
– Unterstützen Sie PBCCH
– Unterstützen Sie USSD
6. SMS
– Unterstützung: MT / MO / CB / Text / PDU-Modus
– SMS-Speicher: SIM-Karte
7. Audio
– Sprachcodierungs- / Decodierungsmodus: Halbe Rate Volle Rate Erweiterte volle Rate Adaptive Muti-Rate
– Echokompensation unterstützen
– Unterstützung der Geräuschreduzierung

GNSS

1. Empfängertyp
– 33 Tracking-Kanäle
– 99 Erfassungskanäle
– GPS L1 C / A-Code
2. Empfindlichkeit
– Tracking: -165 dBm
– Kaltstart: -148 dBm
3. Time-to-First-Fix
– Kaltstart: 28s (typ.)
– Heißstart: <1s
– Warmstart: 26s
4. Genauigkeit
– Horizontale Position: <2,5 m CEP

Bluetooth
1. Integriert AT-Befehle
2. Entspricht der Bluetooth-Spezifikation 3.0 + EDR
3. Unterstützt SPP, OPP, HFP / HSP usw.

Sonstiges
1. Betriebsspannung: 5V
2. Betriebstemperatur: -40 ° C ~ 85 ° C.
3. Lagertemperatur: -45 ° C ~ 90 ° C.
4. Abmessungen: 30,2 mm x 65 mm

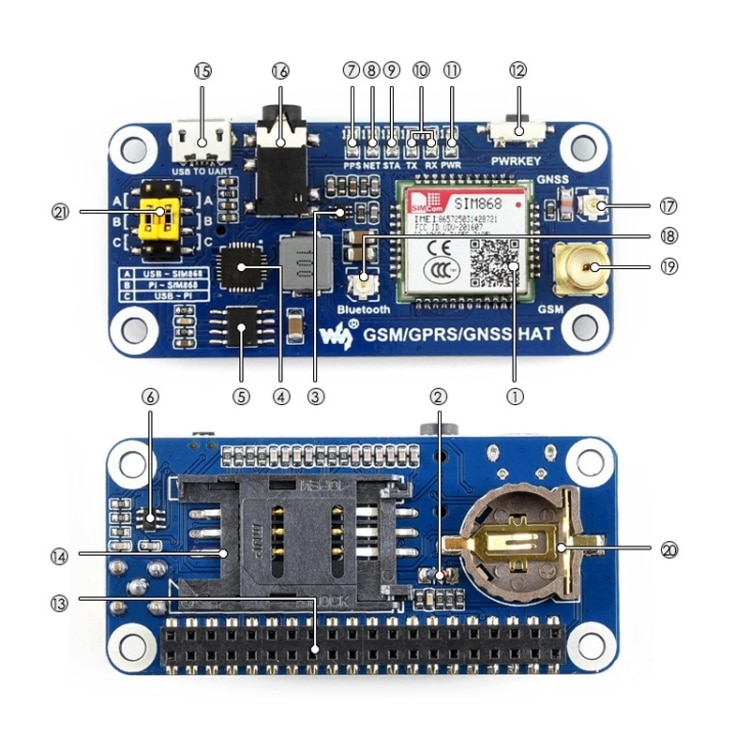

Was ist an Bord?
1. SIM868-Modul
2. ZMM5V1: Reglerdiode
3. SMF05C: TVS-Diode
4. CP2102: USB-zu-UART-Konverter
5. MP1482: Leistungschip
6. NDC7002N: Spannungspegelumsetzer
7. GPS-Statusanzeige
8. NET-Anzeige:
– Blinkt schnell, wenn das Modul gestartet wird
– Blinkt langsam, nachdem das GSM-Register erfolgreich war
9. Betriebsstatusanzeige des STA-Moduls
10. SIM868 UART Tx / Rx-Anzeige
11. Betriebsanzeige
12. SIM868-Steuertaste: Drücken Sie die Taste und halten Sie sie 1 Sekunde lang gedrückt, um den SIM868 zu starten / herunterzufahren
13. Himbeer-Pi-GPIO-Anschluss

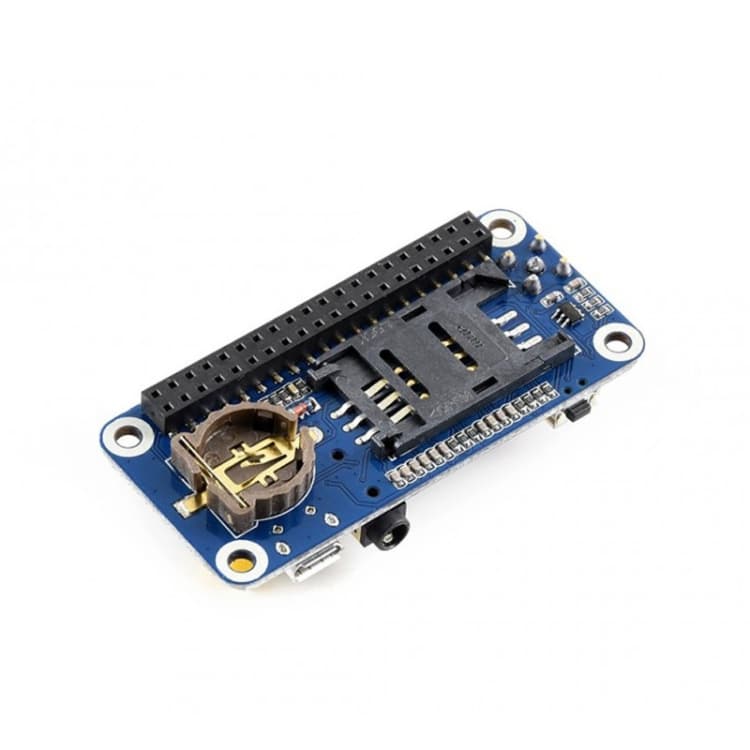

14. SIM-Kartensteckplatz
15. USB-zu-UART-Schnittstelle
16. 3,5-mm-Kopfhörer- / Mikrofonbuchse
17. GNSS-Antennenanschluss
18. Bluetooth-Antennenanschluss
19. GSM-Antennenanschluss
20. Batteriehalter CR1220: für RTC-Pufferbatterie
21. UART-Auswahlschalter
– A: Steuern Sie den SIM868 über USB TO UART
– B: Steuern Sie den SIM868 über Raspberry Pi
– C: Zugriff auf Raspberry Pi über USB TO UART

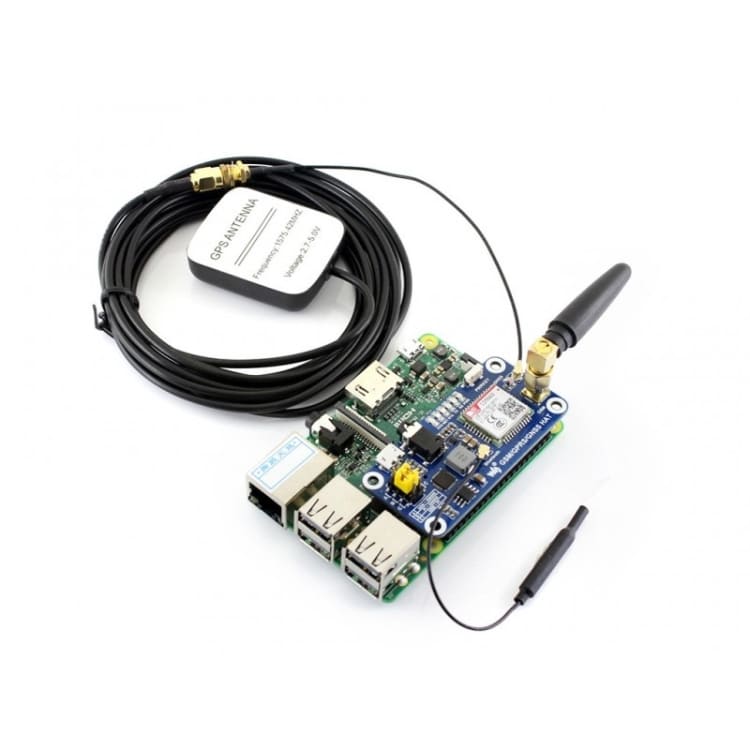

Packungsinhalt
1. GSM / GPRS / GNSS-HUT x1
2. GSM-Antenne x1
3. Externe GPS-Antenne (B) x1
4. Bluetooth-Antenne x1
5. USB-Stecker Typ A an Mikrostecker x1
6. RPi-Schraubenpaket (2 Stück) x1
