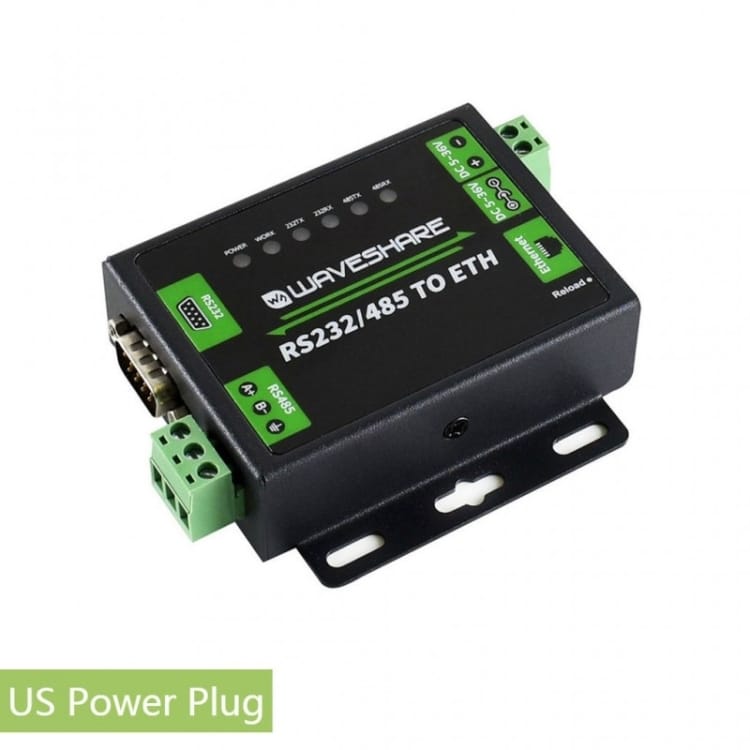

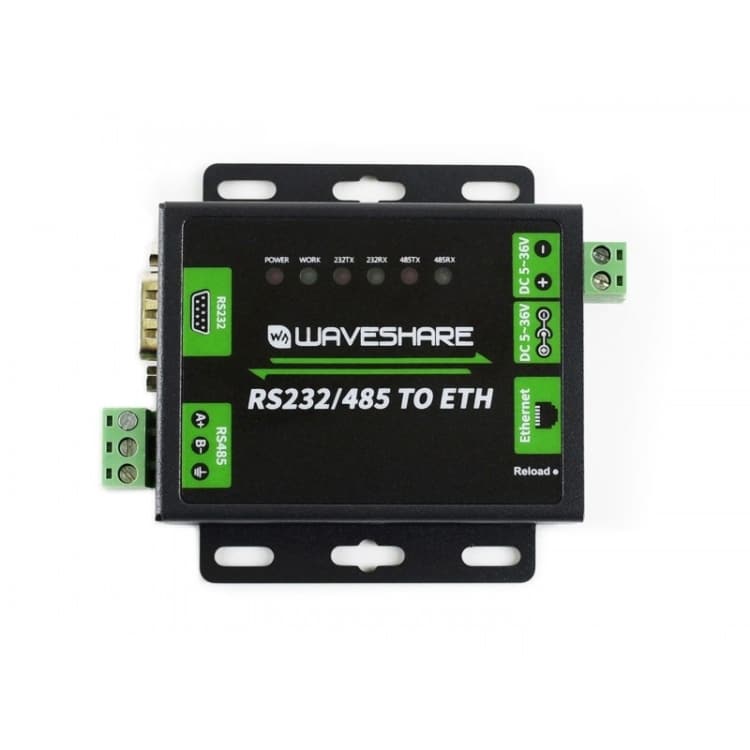

Waveshare Industrieller RS232/RS485-zu-Ethernet-Konverter, US-Stecker

Industrieller RS232 / RS485-zu-Ethernet-Konverter, zwei serielle Anschlüsse, benutzerfreundlich, schnell, stromsparend, hochstabil, aktualisierbar
Überblick
Der RS232 / 485 TO ETH ist ein industrieller RS232 / RS485-zu-Ethernet-Wandler, der eine bidirektionale transparente Datenübertragung zwischen RS232 / RS485- und RJ45-Port-Ethernet ermöglicht und gleichzeitig über eine Webseite konfiguriert werden kann.

Eigenschaften
1. 32-Bit-ARM-Prozessor der M4-Serie mit einer Frequenz von bis zu 120 MHz, hoher Geschwindigkeit, stabil und zuverlässig
2. 10 / 100M Auto-MDI / MDIX-Ethernet-Schnittstelle, unabhängig von Crossover- oder Straight-Through-Kabel
3. Sowohl die RS232- als auch die RS485-Schnittstelle ermöglichen es, gleichzeitig unabhängig zu arbeiten, ohne sich gegenseitig zu stören
4. Die konfigurierbare Baudrate (600 Bps ~ 230,4 Kbit / s) unterstützt fünf Paritätsprüfungsoptionen: Keine, Ungerade, Gerade, Markieren, Leerzeichen
5. Multi-Indikatoren zur Überwachung des Kommunikations- und Arbeitsstatus
6. Verfügbare Arbeitsmodi: TCP-Server, TCP-Client, UDP-Server, UDP-Client, HTTPD-Client (unterstützt GET und POST)
7. Unterstützen Sie Modbus, geeignet für industrielle Anwendungen
8. Unterstützt Websocket, ermöglicht bidirektionale transparente Datenübertragung mit RS232 / RS485-Port über die Webseite direkt
9. Konfigurierbar über Webseite, AT-Befehle, serielles Protokoll und Netzwerkprotokoll, bietet ein Konfigurationsprotokoll, das in Ihre eigene Software integriert werden kann
10. Unterstützen Sie angepasste Heartbeat-Pakete, stellen Sie sicher, dass die Verbindung wahr ist, und rufen Sie aktiv Sensordaten ab
11. Unterstützen Sie benutzerdefinierte Registrierungspakete und übergeben Sie das registrierte Paket automatisch als Kennung, nachdem die Verbindung hergestellt wurde, damit verschiedene Geräte unterschieden werden können
12. Unterstützt angepasste Webseiten, ermöglicht dem Benutzer das Anpassen der Modulkonfigurationsseite
13. Unterstützt das RFC2217-ähnliche Protokoll und kann mit Geräten kommunizieren, deren serielle Einstellung (Baudrate, Datenbit usw.) sich ändern kann
14. KeepAlive-Mechanismus, erkennt unterbrochene Verbindung und automatische Wiederverbindung
15. Unterstützt Timeout-Neustart (Neustart ohne Daten), gewährleistet eine langfristig stabile Verbindung und konfigurierbare Neustartzeit
16. Unterstützt DNS DNS Domain Name Resolution, konfigurierbarer DNS Server
17. Unterstützt DHCP, automatisch erhaltene IP oder statische IP
18. Die Firmware kann über das Netzwerk aktualisiert werden
19. Stellen Sie die werkseitigen Einstellungen über Software und / oder Hardware wieder her
20. Kommt mit Standard-MAC-Adresse, die anpassbar ist
21. Mitgelieferte Software: Modulkonfigurationssoftware, TCP / UDP-Testtool, virtuelle serielle VCOM-Port-Software
22. Beispielcode: Host-Computer (Socket), VB, C ++, Delphi, Android, iOS usw.

Spezifikationen
1. Ethernet:

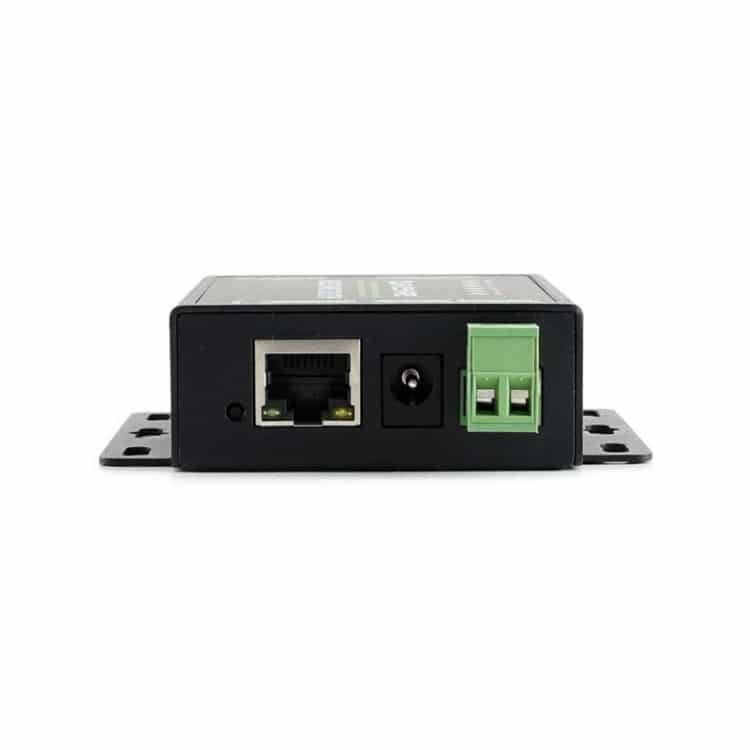

– Anschluss: 4-poliger RJ45
– Kommunikationsrate: 10 / 100Mbps
– Schnittstellenschutz: 2 kV elektromagnetische Trennung
– Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-Client, Websocket
– TX-Cache: 16 KByte
– RX-Cache: 16 KByte
2. RS485 / RS232:
– Verbinder:

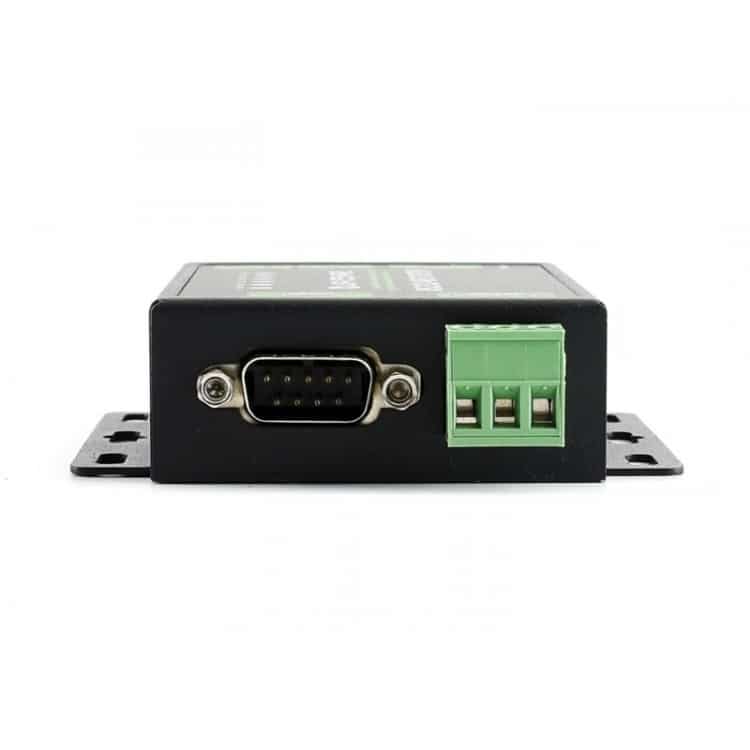

– RS485: Schraubklemme (A +, B-, GND)
– RS232: DB9 männlich
– Datenbit: 5 Bit, 6 Bit, 7 Bit, 8 Bit
– Stoppbit: 1, 2
– Paritätsbit: Keine, Ungerade, Gerade, Markieren, Leerzeichen
– Baudrate: 600 bps ~ 230,4 kbps
– TX-Cache: 2 KByte
– RX-Cache: 2 KByte
– Hardware-Flusskontrolle: RTS / CTS
– Schnittstellenschutz:
– RS485: 2-kV-ESD-Schutz, blitzgeschützt, Überspannungsschutz, Überstromschutz
– RS485-Pull-Up / Down-Register: 2,2 kΩ
3. Leistung:
– Stromversorgung: 5,0 ~ 36,0 V (5 V empfohlen)
– Betriebsstrom: 86,5 mA (bei 5 V)
– Leistungsaufnahme: <1W
– Schnittstellenschutz: rückwärtssicher, ESD-Schutz, Überspannungsschutz
4. Umwelt:
– Betriebstemperatur: -40 ~ 85 ° C.
– Lagertemperatur: -40 ~ 105 ° C.
5. Größe: 85,70 * 82,76 * 25,20 mm

Packungsinhalt
1.RS232 / 485 AN ETH x1
2. 5V Netzteil x1
3. Ethernet-Kabel x1
4. Serielles Stecker-Buchse-Kabel x1
5. Serielles Kabel von Buchse zu Buchse x1
