Waveshare Open429I-C Standard, STM32F4 Entwicklungsboard

Das für STM32F429I entwickelte STM32-Entwicklungsboard verfügt über die STM32F429IGT6-MCU und integriert verschiedene Standardschnittstellen, die für Peripherieerweiterungen recht einfach sind.

Überblick

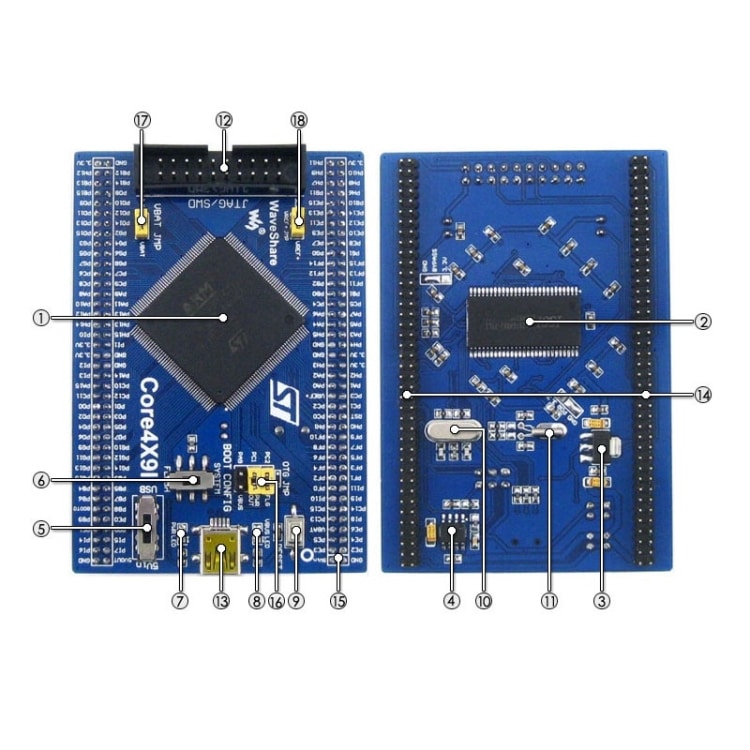

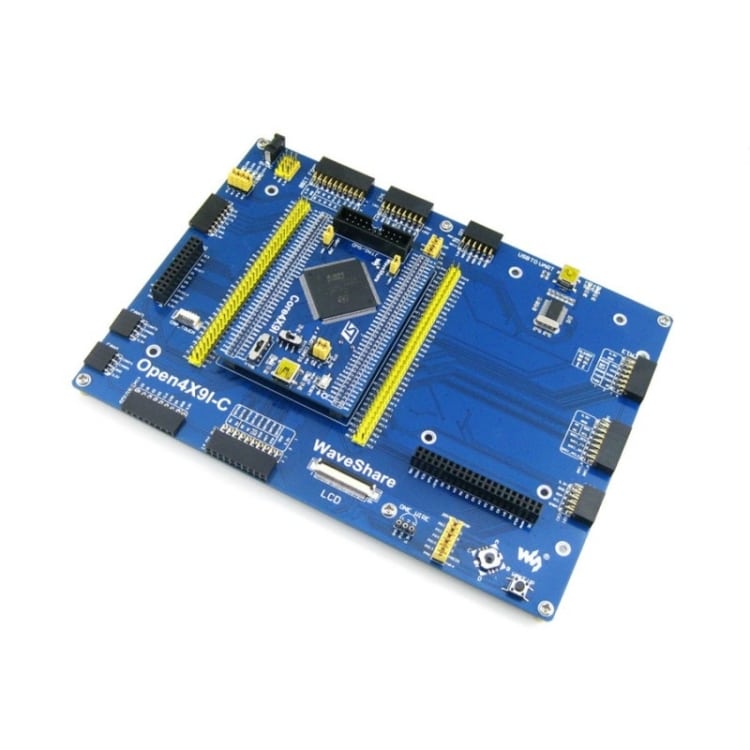

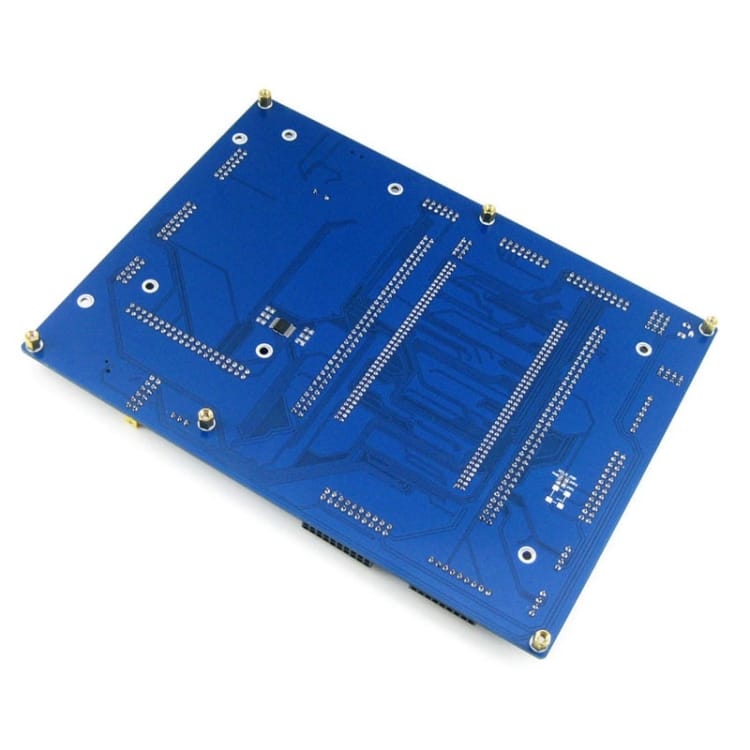

1. Open429I-C ist eine STM32-Entwicklungsplatine, die für den Mikrocontroller STM32F429IGT6 entwickelt wurde und aus der Hauptplatine und der MCU-Kernplatine Core429I besteht.

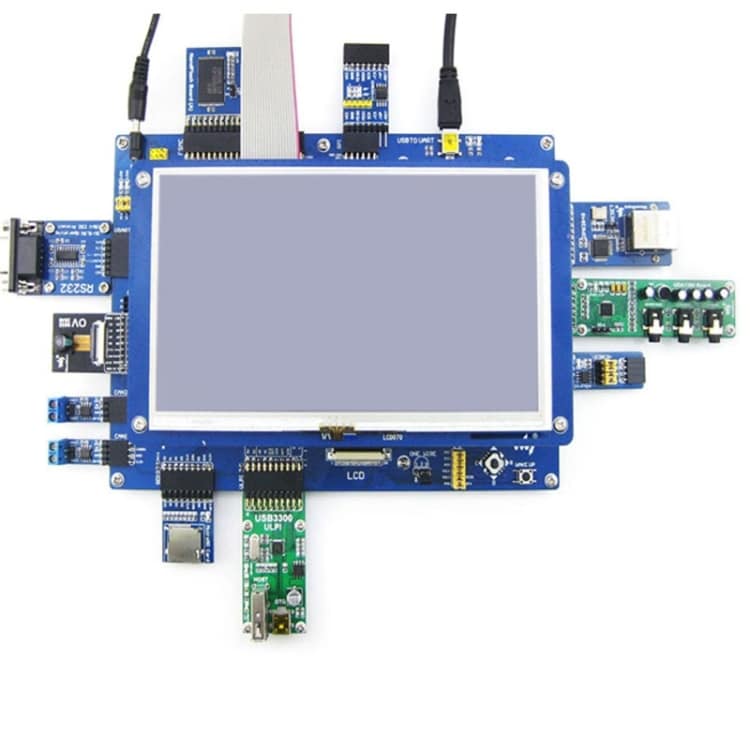

2. Der Open429I-C unterstützt die weitere Erweiterung mit verschiedenen optionalen Zubehörkarten für bestimmte Anwendungen. Das modulare und offene Design macht es zum idealen Ausgangspunkt für die Anwendungsentwicklung mit Mikrocontrollern der STM32-Serie.

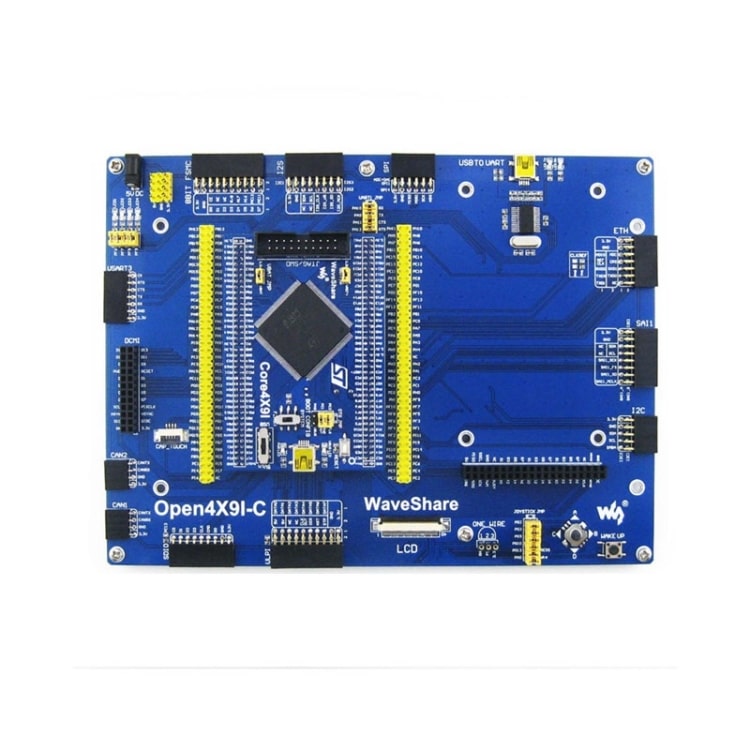

Was hat auf der Hauptplatine
1. MCU-Core-Board-Anschluss: Zum einfachen Anschließen des Core429I
2. USART3-Schnittstelle: Einfache Verbindung zu RS232, RS485, USB TO 232 usw.
3. DCMI-Schnittstelle: zum Anschließen der Kamera
4. Kapazitive Touchpanel-Oberfläche: Zum Anschließen des kapazitiven Touchpanels
5. CAN2-Schnittstelle: zum Anschließen von CAN-Modulen
6. CAN1-Schnittstelle: zum Anschließen von CAN-Modulen
7. SDIO-Schnittstelle: Zum Anschließen des Micro SD-Moduls bietet es eine viel schnellere Zugriffsgeschwindigkeit als SPI
8. ULPI-Schnittstelle: Zum Anschließen eines Hochgeschwindigkeits-USB-Peripheriegeräts (der STM32F429I integriert einen USB-HS-Controller ohne PHY-Gerät)
9. LCD-Schnittstelle 1: Zum Anschließen eines 7-Zoll-LCD
10. ONE-WIRE-Schnittstelle: Einfache Verbindung zu ONE-WIRE-Geräten (TO-92-Paket) wie Temperatursensor (DS18B20), elektronischer Registrierungsnummer (DS2401) usw.
11. LCD-Schnittstelle 2: Zum Anschließen eines 4,3-Zoll-LCD
12. I2C2 / I2C3-Schnittstelle: Einfache Verbindung zu I2C-Peripheriegeräten wie E / A-Expander (PCF8574), EEPROM (AT24Cxx) usw.
13. SAI1-Schnittstelle: Zum Anschließen von Audiomodulen wie dem UDA1380-Modul
14. Ethernet-Schnittstelle: Zum Anschließen von Ethernet-Modulen
15. USB-Anschluss: USB zu UART über den integrierten Konverter PL2303
16. SPI1 / SPI2-Schnittstellen:
– Einfache Verbindung zu SPI-Peripheriegeräten wie DataFlash (AT45DBxx), SD-Karte, MP3-Modul usw.
– Einfache Verbindung zu AD / DA-Modulen (SPI1 bietet AD / DA-Alternativfunktion)
17. I2S2 / I2S3 / I2C1-Schnittstelle: Einfache Verbindung zu I2S-Peripheriegeräten wie Audiomodulen usw.
18. 8-Bit-FMC-Schnittstelle: Einfache Verbindung zu Peripheriegeräten wie NandFlash
19. 5V DC-Buchse
20. 5V / 3,3V-Ein- / Ausgang: Wird normalerweise als Ausgangsleistung verwendet und wird auch mit anderen Benutzerplatinen geerdet
21. MCU-Pins-Anschluss: Alle MCU-E / A-Anschlüsse sind zur weiteren Erweiterung über Erweiterungsanschlüsse zugänglich
22. PL2303: USB-zu-UART-Konverter
23. LEDs: Praktisch zur Anzeige des E / A-Status und / oder des Programmlaufstatus
24. PL2303 TX-LED / RX-LED
25. 12-MHz-Kristall: für PL2303
26. Joystick: fünf Positionen
27. WAKE UP-Taste: Wird als normale Taste verwendet und / oder weckt die STM32-MCU aus dem Ruhezustand
28. USB-zu-UART-Jumper
29. LED-Jumper
– Schließen Sie den Jumper kurz, um eine Verbindung zu den im Beispielcode verwendeten Standard-E / A herzustellen
– Öffnen Sie den Jumper, um über Jumperkabel eine Verbindung zu benutzerdefinierten E / A herzustellen
30. Button / Joystick-Jumper
– Schließen Sie den Jumper kurz, um eine Verbindung zu den im Beispielcode verwendeten Standard-E / A herzustellen
– Öffnen Sie den Jumper, um über Jumperkabel eine Verbindung zu benutzerdefinierten E / A herzustellen

Paket enthält
1. Open429I-C-Entwicklungskarte x 1
2. USB-Stecker Typ A an Mini-B-Stecker x 1
3. USB-Typ-A-Buchse an Mini-B-Steckerkabel x 1
4. 4-poliges 2-poliges Kabelpaket x 1
5. USB-Stromkabel x 1
6. Software-CD x 1
