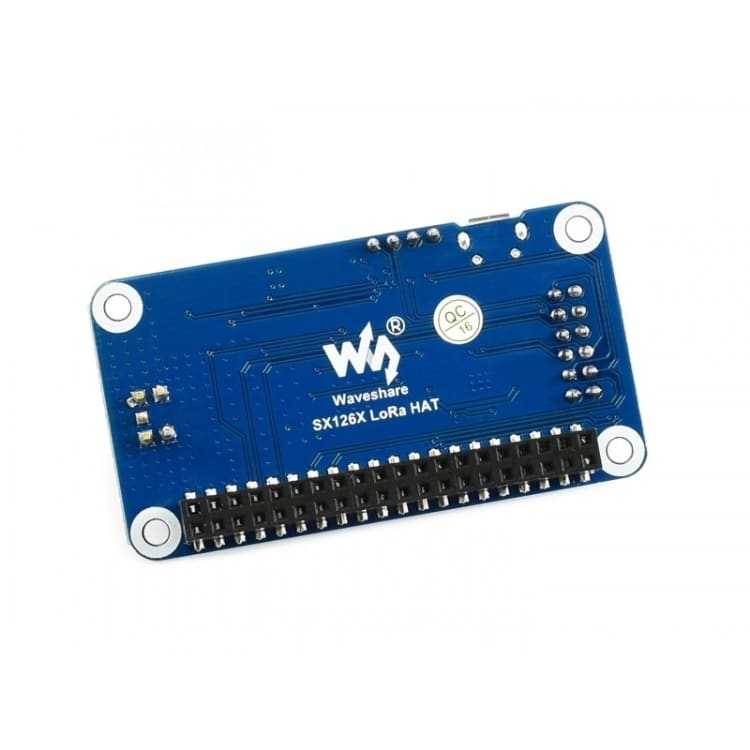

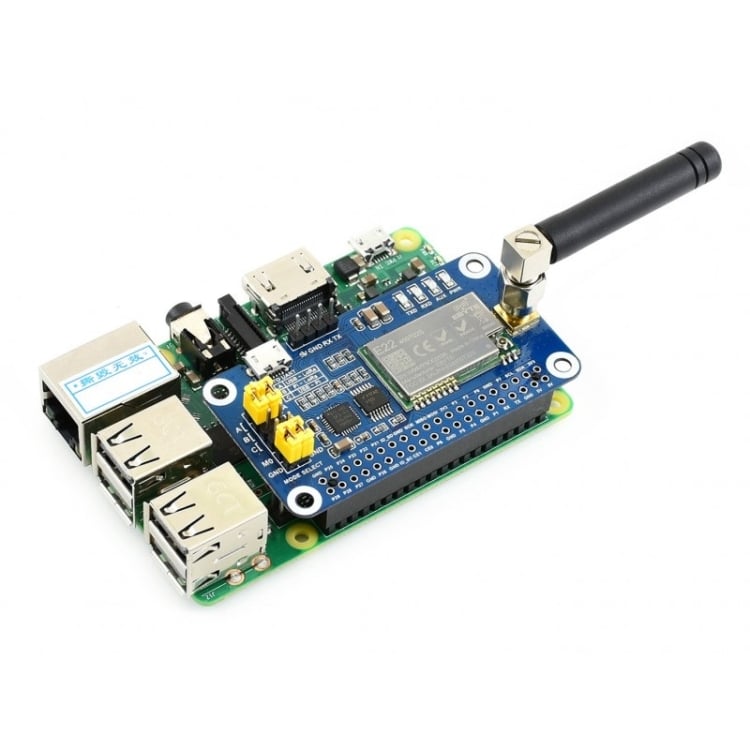

Waveshare SX1268 LoRa HAT 470 MHz Frequenzband für Raspberry Pi, anwendbar für China

Überblick
1. Dies ist ein Raspberry Pi LoRa HAT basierend auf SX1268, der das 470-MHz-Frequenzband abdeckt. Es ermöglicht eine Datenübertragung von bis zu 5 km über die serielle Schnittstelle.
2. Durch die Verwendung der LoRa-Spreizspektrum-Modulationstechnologie der neuen Generation beträgt die Kommunikationsentfernung des Moduls bis zu 5 km und unterstützt auch die automatische Wiederholung, um länger zu senden. Weitere Funktionen sind Wake-on-Radio, drahtlose Konfiguration, Trägererkennung, Kommunikationsschlüssel usw.
3. Im Vergleich zu normalen LoRa-Modulen erzielt der SX1268 LoRa HAT eine längere Kommunikationsentfernung, eine höhere Rate, einen geringeren Verbrauch, eine bessere Sicherheit und eine bessere Interferenz. Es eignet sich für verschiedene Anwendungen wie Industriesteuerung, Smart Home, Datenerfassung usw.

Eigenschaften
1. Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Karten der Raspberry Pi-Serie
2. Onboard CP2102 USB TO UART-Konverter für serielles Debugging
3. Bringt die UART-Steuerungsschnittstelle zum Anschließen von Host-Karten wie Arduino / STM32
4. 4x LED-Anzeigen, um den Modulstatus einfach zu überprüfen
5. LoRa-Spreizspektrum-Modulationstechnologie, bis zu 84 verfügbare Signalkanäle, längere Kommunikationsentfernung, robuster gegenüber Interferenzen
6. Die automatische mehrstufige Wiederholung, die für die Kommunikation über große Entfernungen geeignet ist, ermöglicht mehrere Netzwerke in derselben Region
7. Funktionen mit geringem Stromverbrauch wie Tiefschlaf und Wake on Radio, ideal für batteriebetriebene Anwendungen
8. Ein anpassbarer Kommunikationsschlüssel, der nicht abgerufen werden kann, verbessert die Sicherheit der Benutzerdaten erheblich
9. Die Unterstützung von LBT, die das Signalkanalrauschen vor dem Senden überwacht, verbessert die Erfolgsquote unter extremen Bedingungen erheblich
10. Unterstützt die RSSI-Signalintensität, die zur Bewertung der Signalqualität das Netzwerk einstellt
11. Unterstützen Sie die Konfiguration drahtloser Parameter, indem Sie drahtlose Befehle / Datenpakete senden, den Modulparameter remote konfigurieren oder abrufen
12. Unterstützt Festkommaübertragung, Rundfunk und Signalkanalüberwachung
13. Mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / STM32)

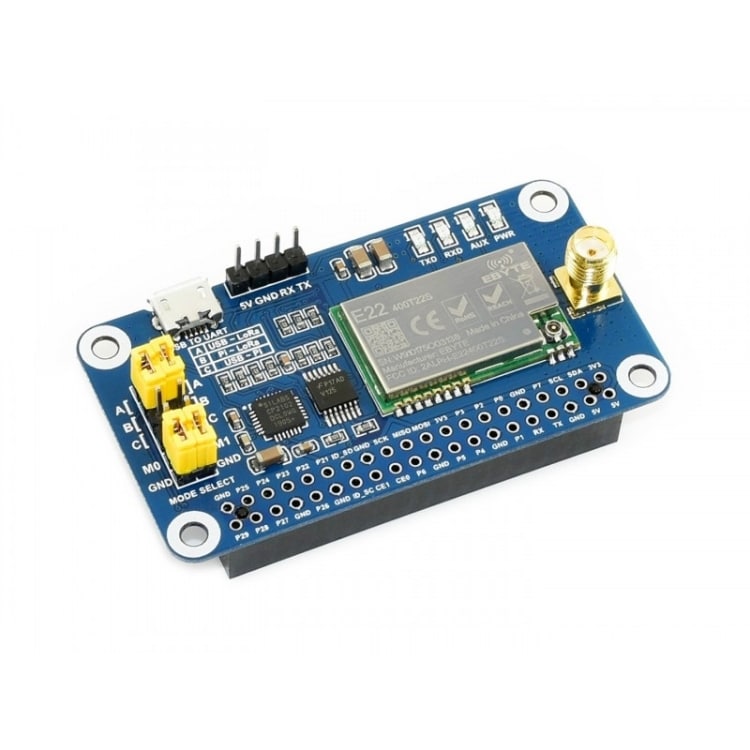

Was ist an Bord?
1. SX1268 LoRa-Modul
2. 74HC125V: Spannungspegelumsetzer
3. CP2102: USB-zu-UART-Konverter
4. Raspberry Pi GPIO-Anschluss: Zum Anschließen an Raspberry Pi
5. USB-zu-UART-Anschluss
6. UART-Header: Zum Anschließen von Host-Boards wie STM32 / Arduino
7. SMA-Antennenanschluss
8. IPEX-Antennenanschluss
9. Indikatoren:
– RXD / TXD: UART RX / TX-Anzeige
– AUX: Hilfsanzeige
– PWR: Betriebsanzeige
10. UART-Auswahlbrücken
– A: Steuern Sie das LoRa-Modul über USB TO UART
– B: Steuern Sie das LoRa-Modul über Raspberry Pi
– C: Zugriff auf Raspberry Pi über USB TO UART
11. Auswahlbrücken für den LoRa-Modus
– Kurz M0, Kurz M1: Übertragungsmodus
– Kurz M0, M1 öffnen: Konfigurationsmodus
– Öffnen Sie M0, kurz M1: WOR-Modus
– Öffnen Sie M0, öffnen Sie M1: Tiefschlafmodus

Spezifikation
1. HF-Modul: SX1268
2. Frequenzband: 410,125 ~ 493,125 MHz
3. Funkrate: 0,3 kbps ~ 62,5 kbps (programmierbar)
4. Sendeleistung: 22,0 dBm (10/13/17 / 22dBm programmierbar)
5. Empfangsempfindlichkeit: -147 dBm (Funkrate 2,4 KBit / s)
6. Stromverbrauch:
– Sendestrom: 110mA (transienter Verbrauch)
– Empfangsstrom: 11mA
– Schlafstrom: 2uA (Abschaltung der LoRa-Modulsoftware)
7. Kommunikationsschnittstelle: UART (TTL-Ebene)
8. Baudrate: 1200 bps ~ 115200 bps (standardmäßig 9600 bps)
9. Paketlänge: 240 Byte (32/64/128/240 Byte programmierbar)
10. Cache: 1000 Byte
11. Experimentelle Reichweite: 5 km (Bedingung: wolkenlos und wild, Höhe 2,5 m, Antennengewinn 5 dBi, Funkrate 2,4 kbit / s)
12. Stromversorgung: 5V
13. Logikpegel: 3,3 V / 5 V.
14. Betriebstemperatur: -40 ~ 85 ° C.
15. Anwendungen: Smart Home, Industriesensoren, Gebäudeautomation, Smart Meter und weitere IoT-Anwendungen
16. Abmessungen: 7 cm x 12 cm x 2 cm
17. Gewicht: 69 g
18. Packliste:
– SX1268 470M LoRa HAT x1
– USB-Stecker Typ A an Mikrostecker x1

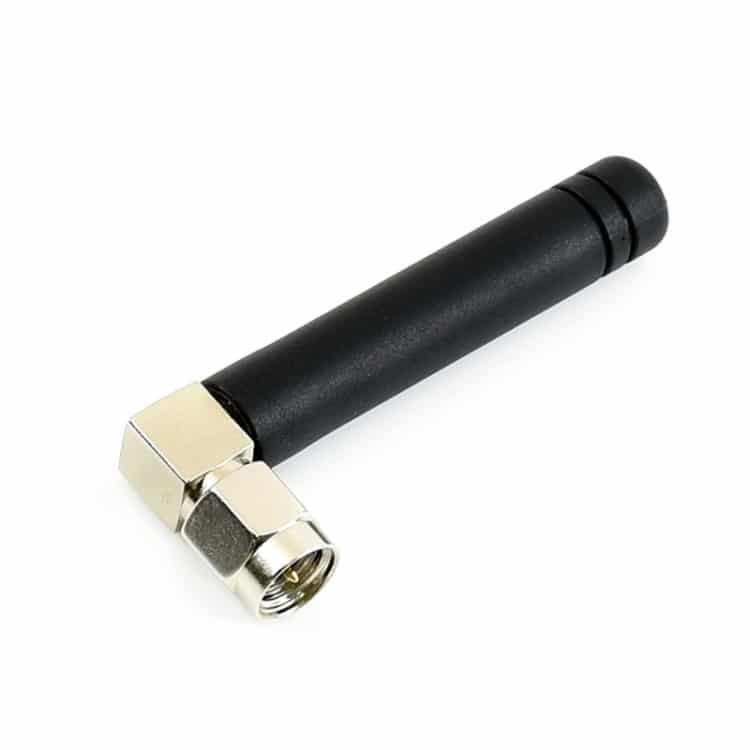

– 470 MHz Antenne x1
