Waveshare XCore407I, STM32F4-Kernplatine

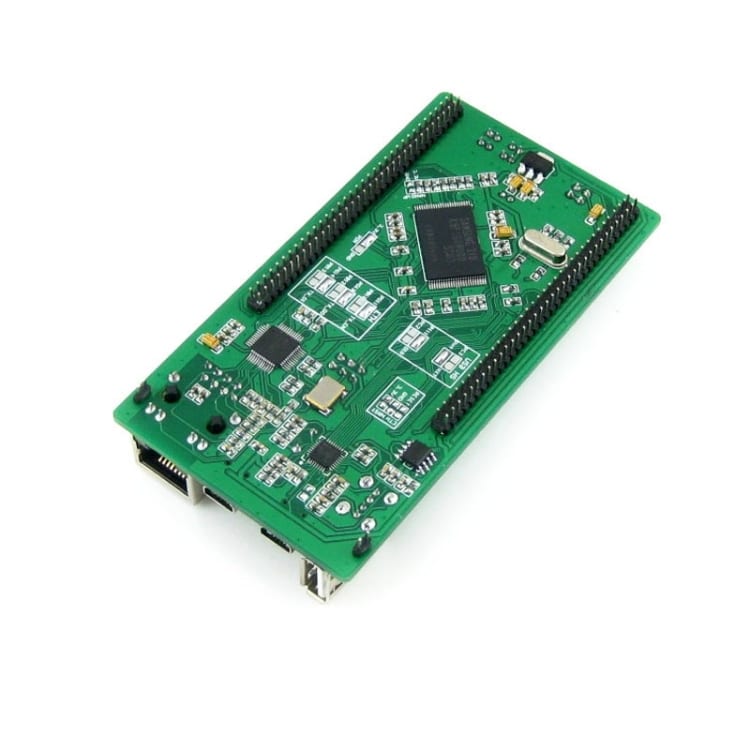

Überblick
1. XCore407I ist eine STM32-MCU-Kernkarte mit dem integrierten STM32F407IGT6.
2. Taktschaltung, USB-Energieverwaltung
3. Onboard-Geräte: USB HS PHY, Ethernet PHY, 1G Bit NandFlash
4. Anschlüsse: USB HS (Mini / Typ A), USB FS (Mini), Ethernet (RJ45)

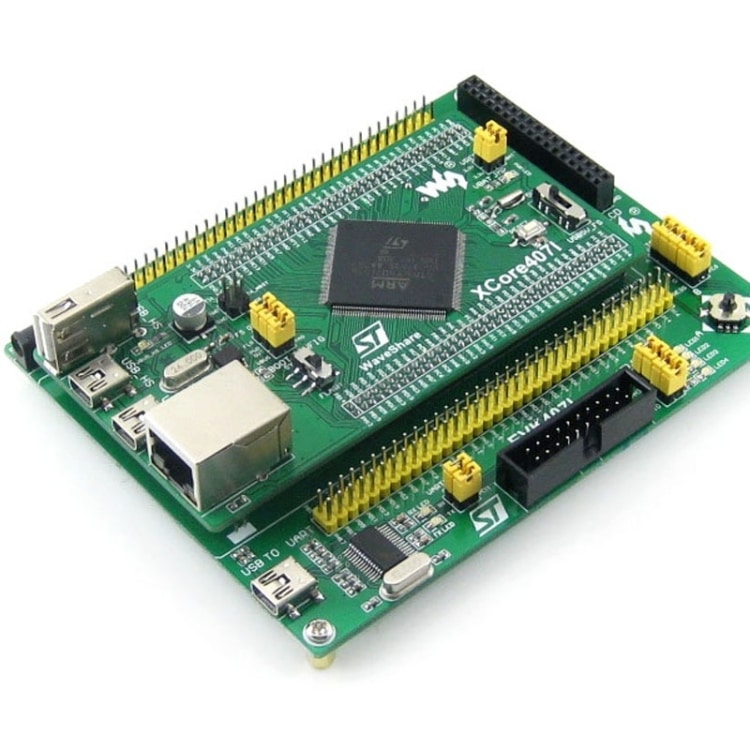

5. Auf alle freien E / A-Ports der Pin-Header kann zugegriffen werden
6. 2,0 mm Pin-Header-Abstand, kleinere Größe, einfacher in das Benutzersystem zu integrieren
7. Hinweis: Bitte beachten Sie den EVK407I, der das einfache Programmieren / Debuggen unterstützt.

Was ist an Bord?
STM32F407IGT6 Entwicklungsboard On-Board-Ressource

1. STM32F407IGT6: Die leistungsstarke STM32-MCU mit folgenden Funktionen:
– Kern: Cortex-M4 32-Bit-RISC
– Funktion: Ein vollständiger Satz von DSP-Anweisungen mit einem Zyklus
– Betriebsfrequenz: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
– Betriebsspannung: 1,8 V – 3,6 V.
– Paket: LQFP176
– Speicher: 1024 kB Flash, 192 + 4 kB SRAM
– MCU-Kommunikationsschnittstellen:
– 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
– 1 x FSMC, 1 x SDIO, 2 x CAN
– 1 x USB 2.0-Hochgeschwindigkeits- / Vollgeschwindigkeitsgerät / Host / OTG-Controller mit dediziertem DMA, ULPI und On-Chip-Vollgeschwindigkeits-PHY
– 1 x 10/100 Ethernet MAC
– 1 x 8 bis 14-Bit-Parallelkamera-Schnittstelle
– AD & DA-Wandler: 3 x AD (12 Bit, 1 μs, 24 Kanäle gemeinsam); 2 x DA (12 Bit)
– Debugging / Programmierung: Unterstützt JTAG / SWD-Schnittstellen (Serial Wire Debug), unterstützt IAP
2. MIC2075-2, integriertes USB FS-Energieverwaltungsgerät
3. Spannungsregler AMS1117-3.3, 3.3V
4. K9F1G08U0E, 1G Bit NandFlash
5. DP83848, Ethernet PHY
6. MIC2075-1, integriertes USB HS-Energieverwaltungsgerät
7. USB3300, USB HS PHY
8. Netzteilschalter, der über eine 5-V- oder USB-Verbindung mit Strom versorgt wird
9. Boot-Modus-Schalter zum Konfigurieren des BOOT0-Pins
10. Betriebsanzeige
11. USB FS LED
12. USB HS LED
13. Reset-Taste
14. 8M-Kristall, MCU-Takt, ermöglicht es der MCU, durch Frequenzmultiplikation mit höherer Geschwindigkeit zu laufen
15. 24M Kristall, USB3300 Uhr
16. 50 M Kristall, DP83848 Uhr
17. 32.768K Kristall, für interne RTC mit Kalibrierung
18. Ethernet-Anschluss
19. USB FS Mini-Anschluss
20. USB HS Mini-Anschluss
21. USB HS Typ A-Anschluss
22. Der MCU-Pins-Expander, VCC, GND und alle freien E / A-Ports sind zur weiteren Erweiterung über Erweiterungsanschlüsse zugänglich
23. USB OTG / HOST-Jumper
24. VREF / VBAT-Jumper
25. Ethernet-E / A-Auswahllötstelle
26. USB HS I / O-Auswahllötstelle
27. PDR-Auswahllötstelle: 1,8-3,6 V, -40 ～ 105 ℃ ODER 1,7-3,6 V, 0 ～ 70 ℃

Packungsinhalt
1. XCore407I-Entwicklungsplatine x 1
2. USB-Kabel Typ A zu Mini-B x 1
3. Software-CD x 1
