Yahboom 4 Channel Infrared Tracking Sensor Module For Smart Car Robot, Module, Module+ 6Pin Cable, With 6Pin Cable+16mm Copper Column, With 6Pin Cable+23mm Copper Column, Module+DuPont Cable, With DuPont Cable+16mm Copper Column…

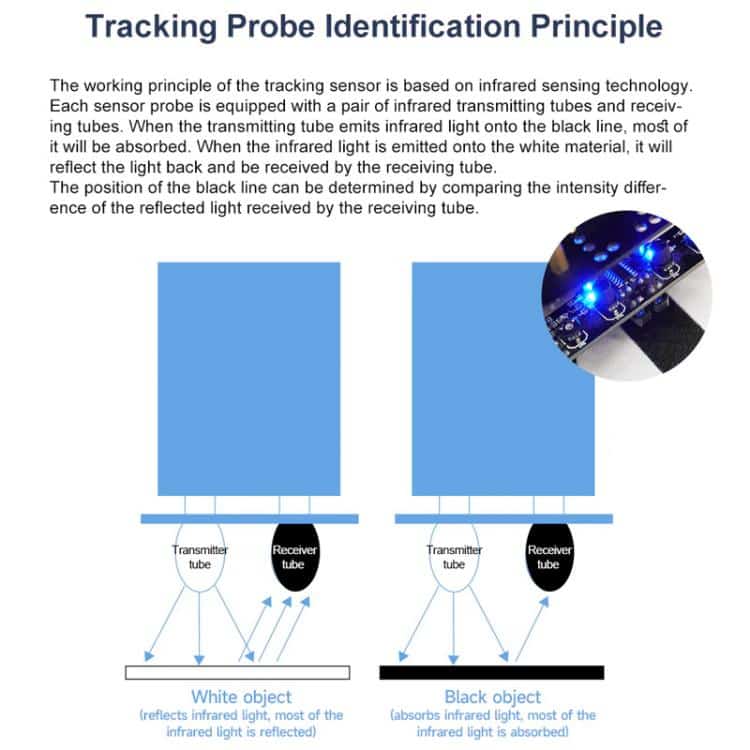

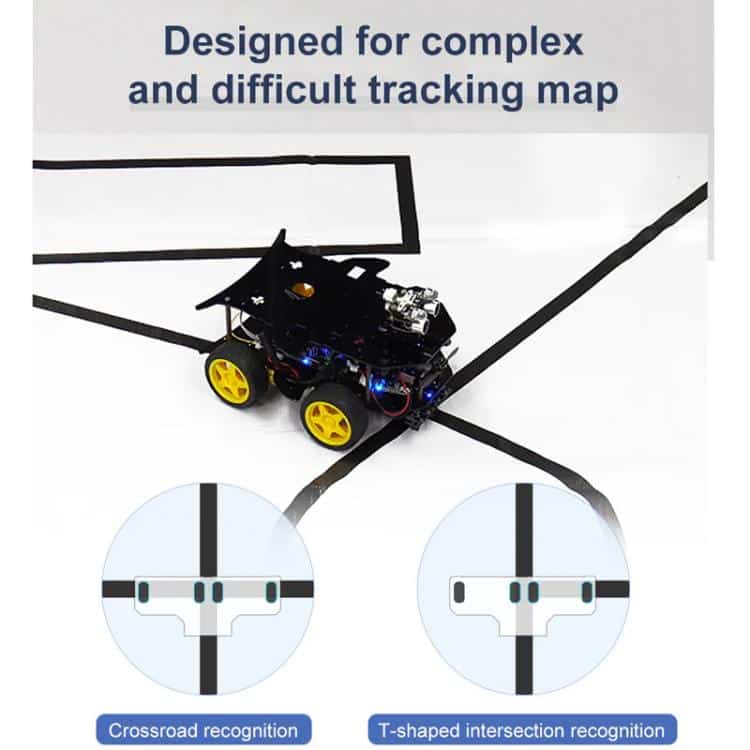

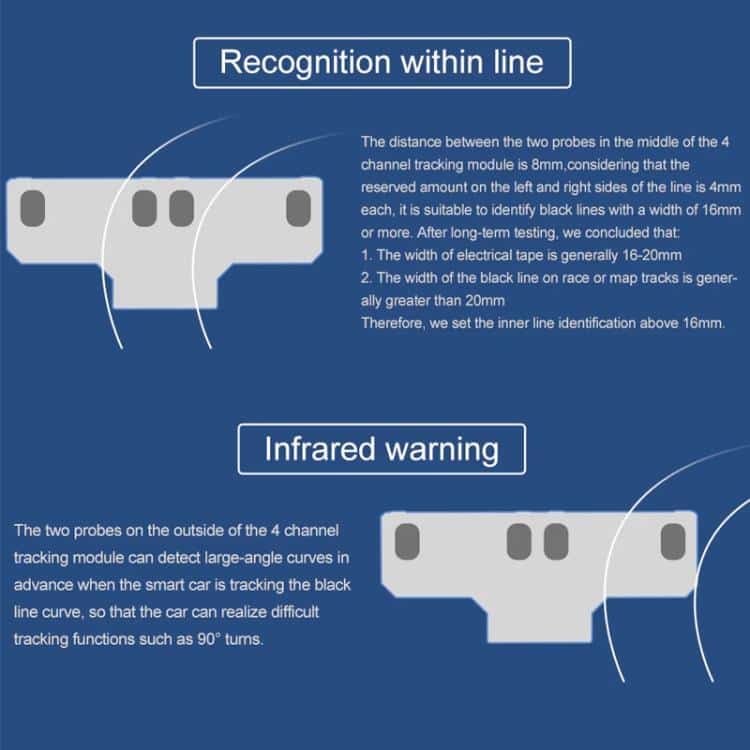

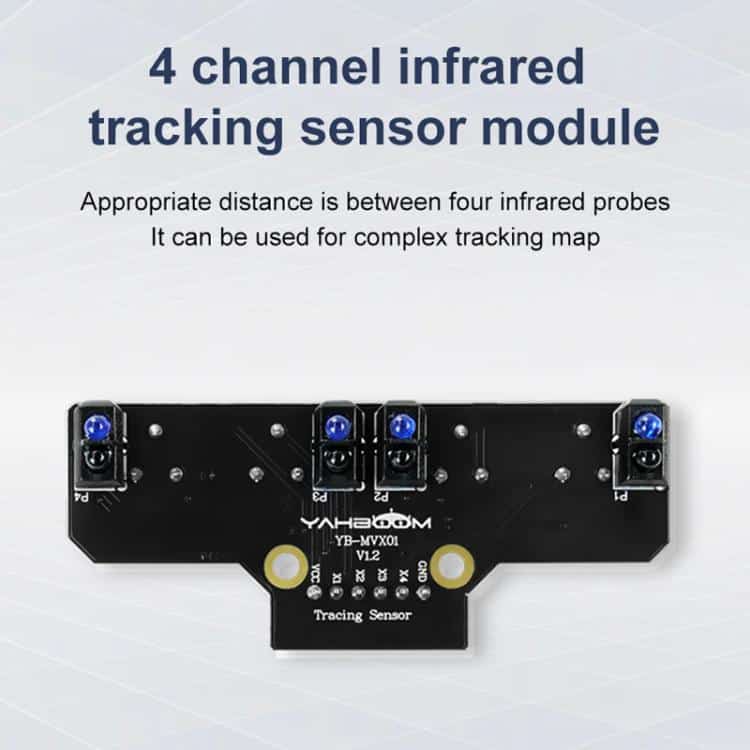

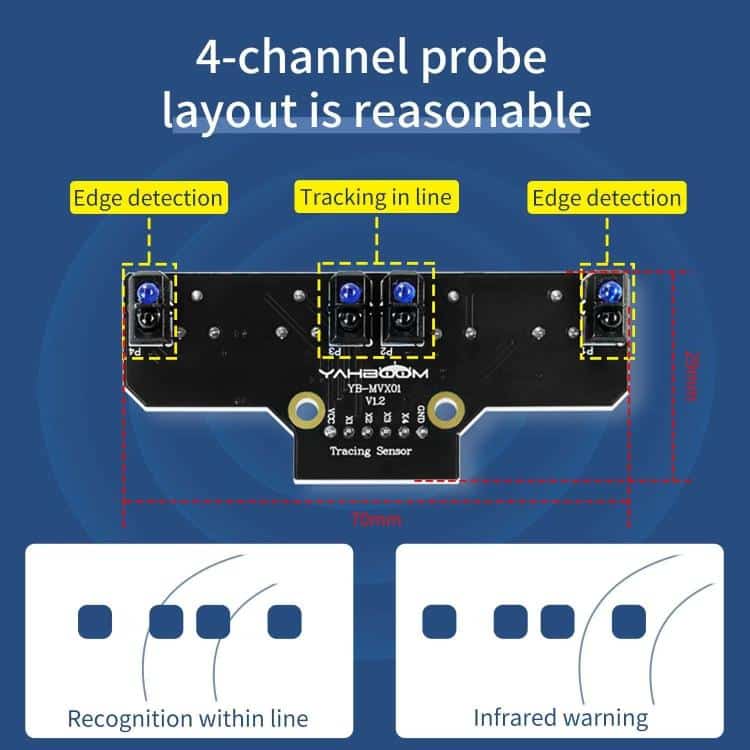

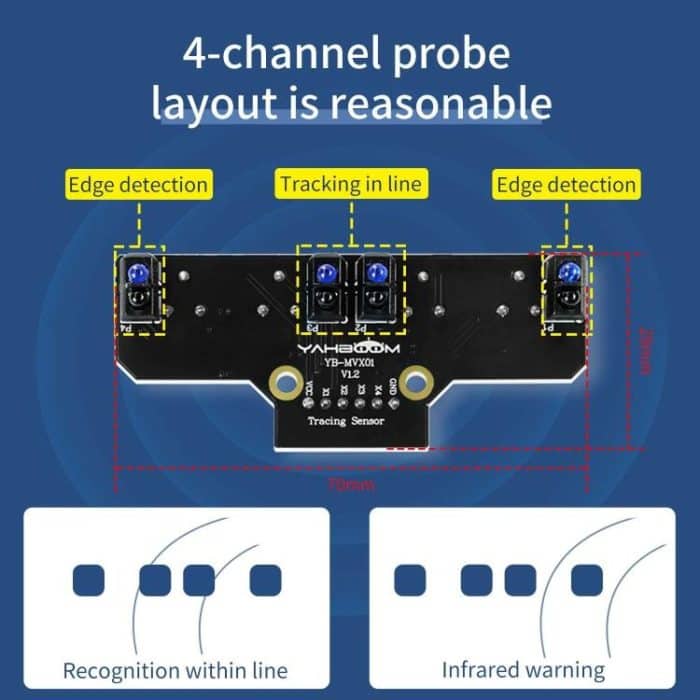

1. Dieses Tracking-Modul verwendet vier Tracking-Sonden und optimiert die Abstandsanordnung.Die beiden inneren Sonden können die schwarzen Linien präzise identifizieren, während die beiden äußeren Sonden die inneren Sonden bei der Erkennung der schwarzen Linien unterstützen und Warnungen ausgeben.Das Fahrzeug kann 90-Grad-Kurven und andere komplexe Straßenoberflächen erkennen.

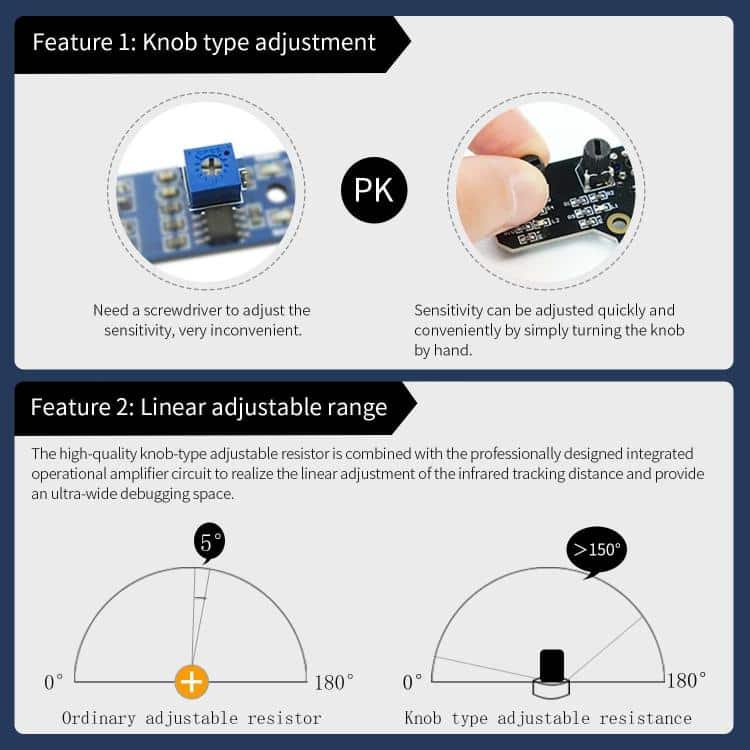

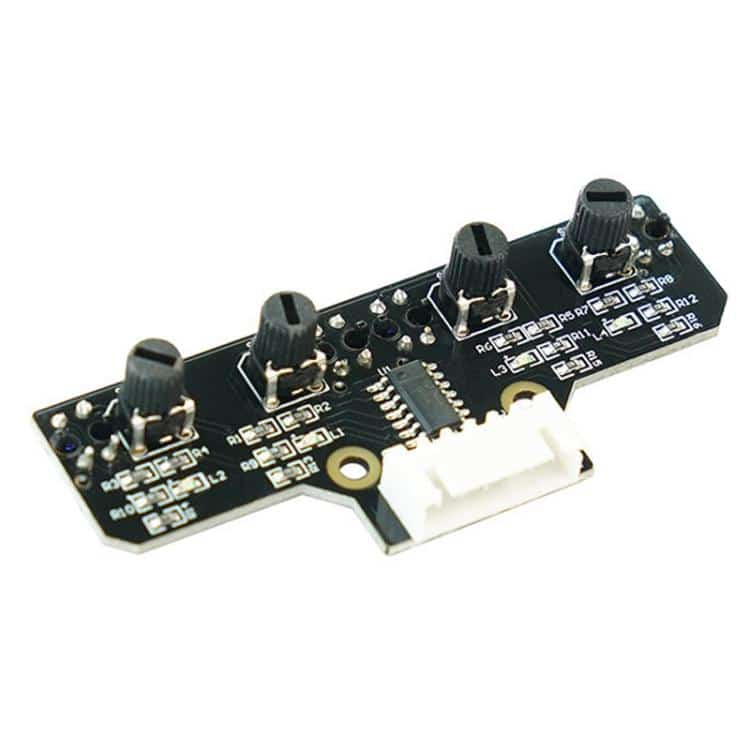

2. Der einstellbare Widerstand mit Drehknopf ist mit einer professionellen Operationsverstärkerschaltung kombiniert, wodurch die Sensorempfindlichkeit eingestellt werden kann.

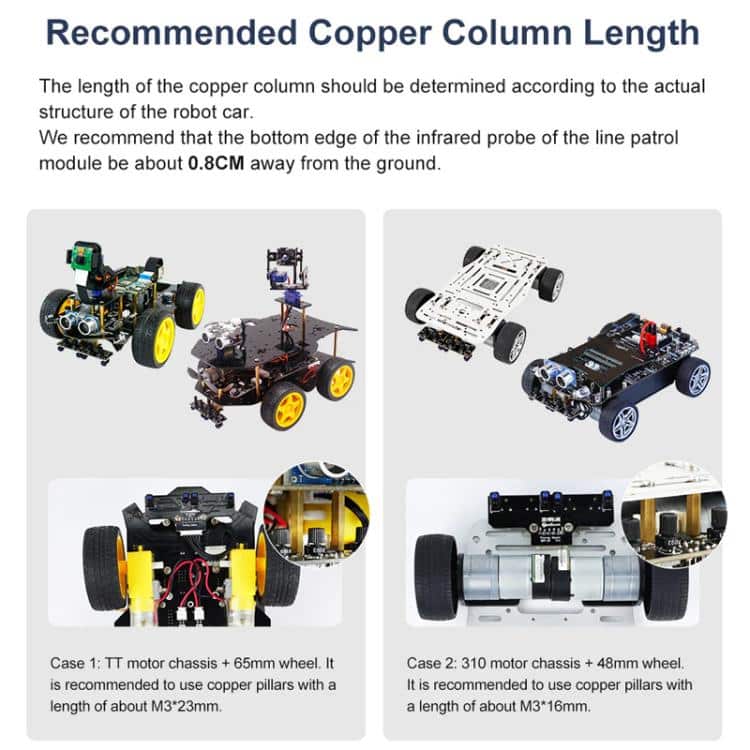

3. Sie können das Modul für verschiedene Experimente mit Überbrückungskabeln oder DuPont-Kabeln an das intelligente Fahrzeug oder eine Erweiterungsplatine anschließen.Das Modul verfügt über Bohrungen für die Montage von Kupfersäulen und Schrauben, sodass Sie es bequem selbst erweitern können.

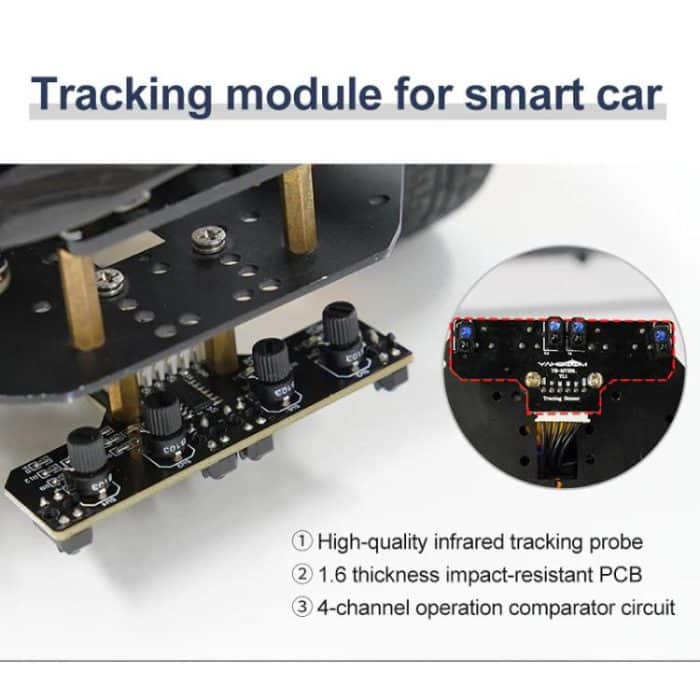

4. Hochwertige Infrarotsonden mit integrierten vierkanaligen Komparatorschaltungen.
5. Stoßfeste Leiterplatte mit 4,1 cm Dicke.
6. Das Modul verwendet 6-polige Pins und verfügt über ein Anti-Reverse-Anschluss-Design für die Schnittstellen, wodurch eine Verpolung von Plus- und Minuspol effektiv verhindert und Modulschäden vermieden werden.Die Bedienung ist einfach und komfortabel.7. Hochpräzise Drehknopfeinstellung mit großem linearen Einstellbereich.
8. Referenzmaterialien, Treiber-Quellcode und grafische Programmiertools werden mitgeliefert.
Parameter:
1. Betriebsspannung: 3,3 V – 5 V
2. Betriebstemperatur: -10 bis +50 Grad Celsius
3. Durchmesser der Montagebohrung: M3-Kupferstift/-schraube
4. Betriebsstrom: 10 mA – 50 mA

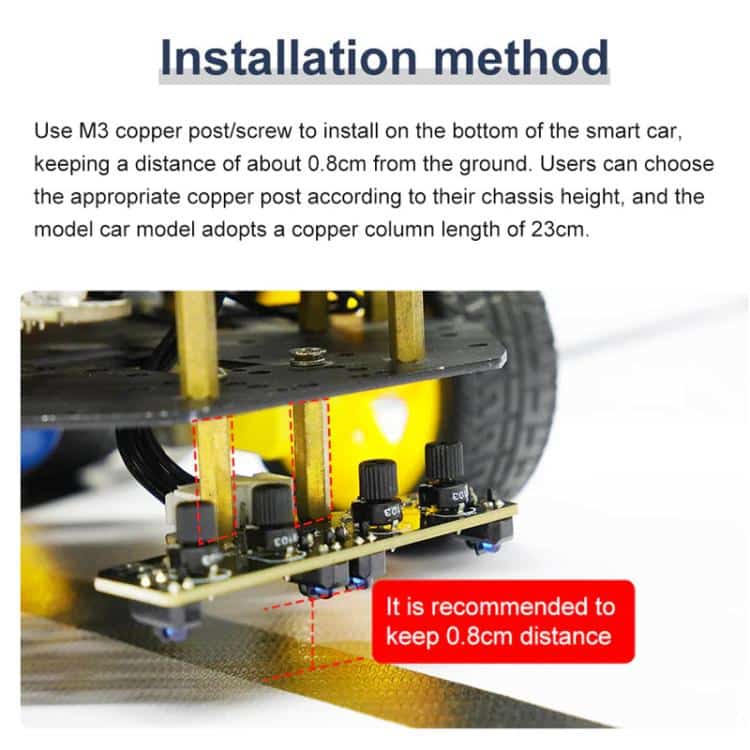

5. Erfassungsabstand: Einstellbar von 1 mm bis 50 mm (empfohlen ca. 8 mm)

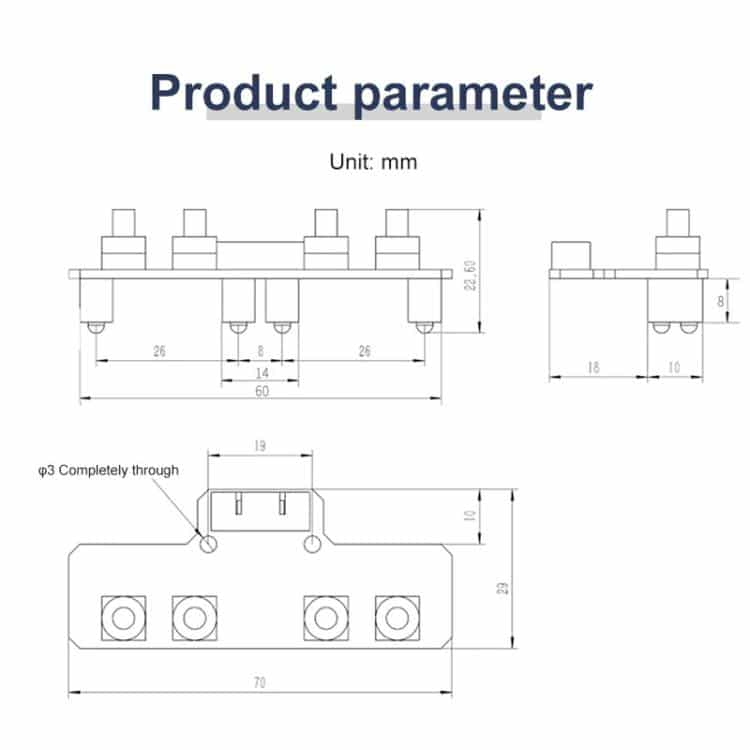

6. Produktgröße: 70 x 29 mm

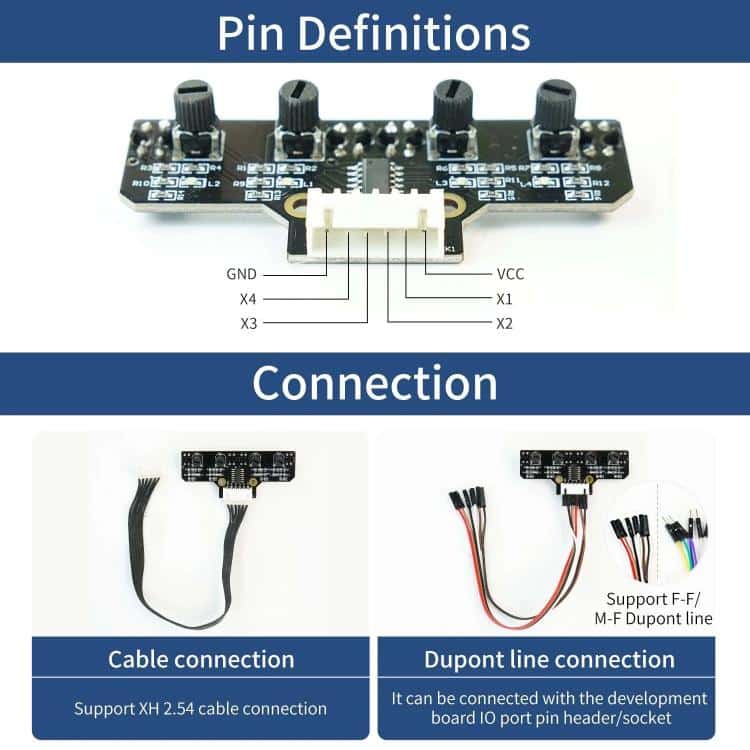

7. Ausgangsschnittstelle: 6-polige Schnittstelle, 1234 sind 4 Signalausgänge, + steht für positive Stromversorgung, – für negative Stromversorgung
8. Ausgangssignal: TTL-Pegel (kann direkt an den E/A-Port des Mikrocontrollers angeschlossen werden)
