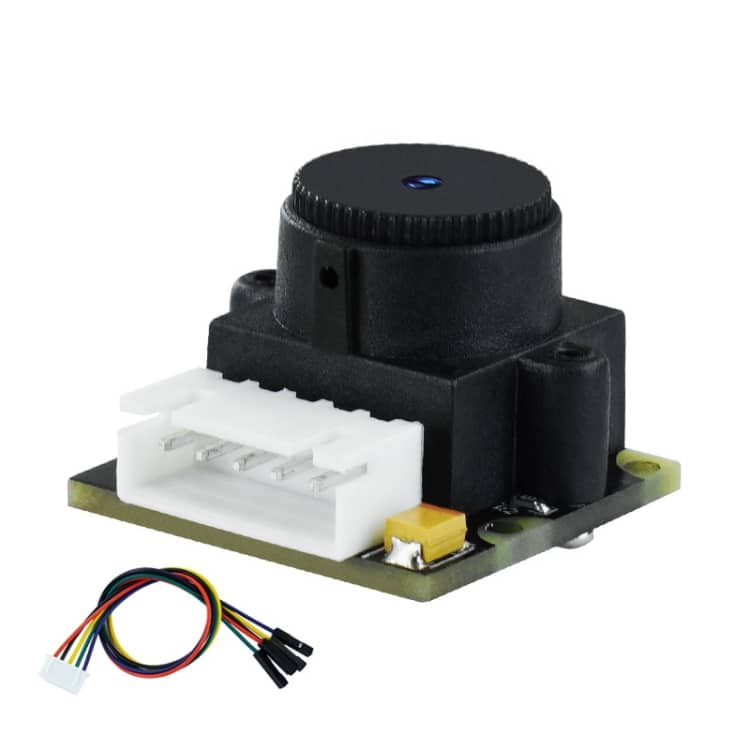

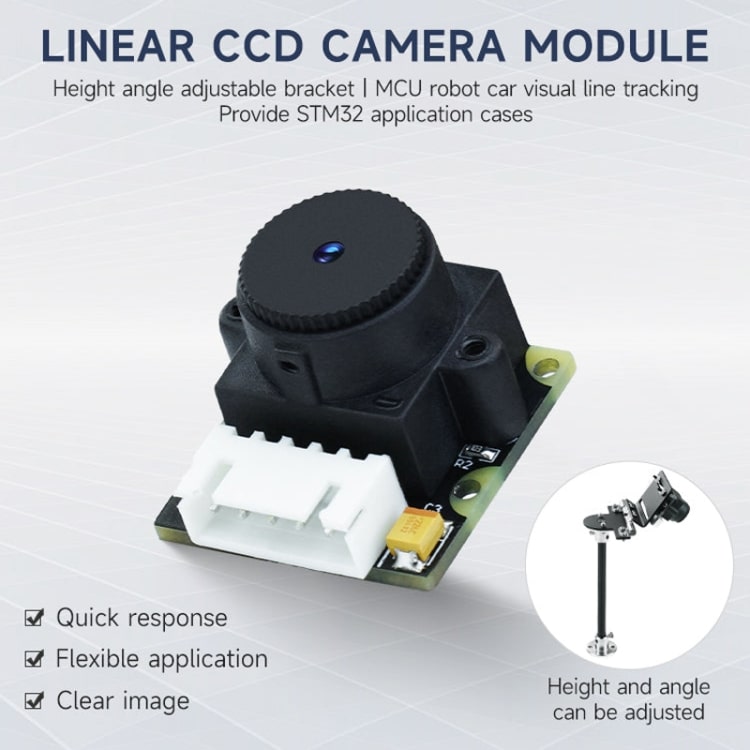

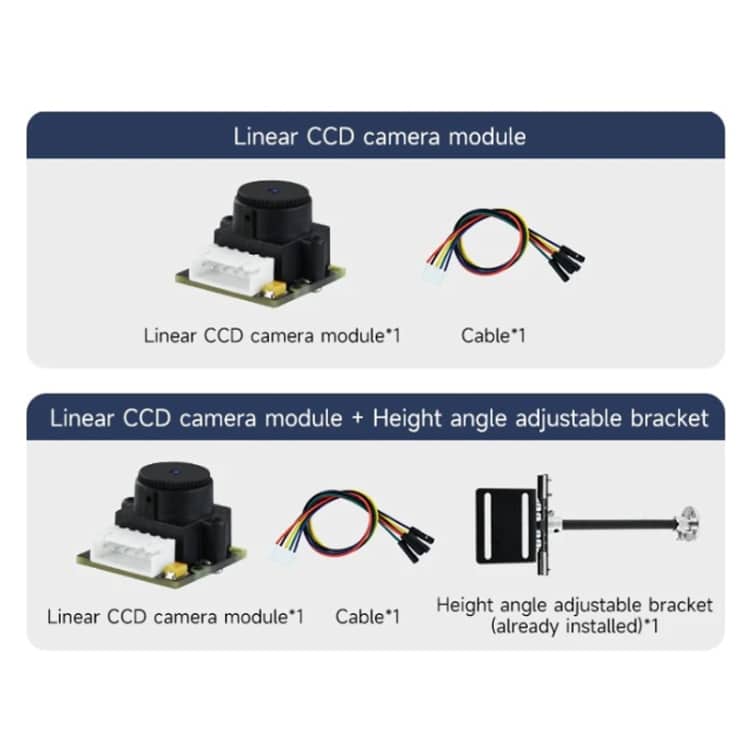

Yahboom Einsäulen-CCD-Kameramodul mit linearem Array-Sensor

1. Arbeitsspannung: DC 3,3 V-5 V
2. Ausgangssignal: 128×1 Pixel
3. Reaktionszeit: 100 ms (Testroutine)
4. Ausgestattet mit Objektiv: verzerrungsfreies 56-Grad-Objektiv
5. Erkennungsentfernung: innerhalb von 5–40 cm (aufgrund des Objektivs ist es nicht für zukunftsgerichtete Ferntests geeignet).

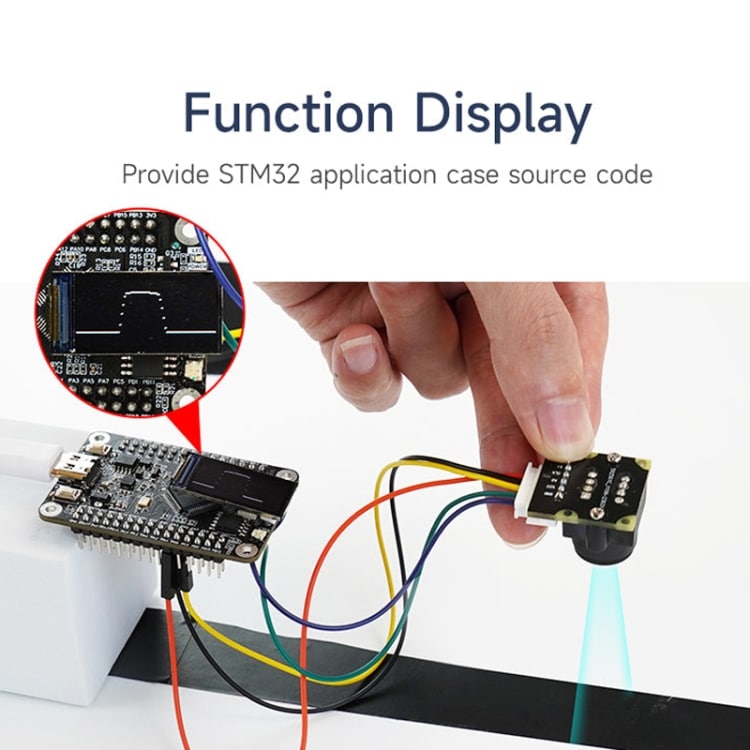

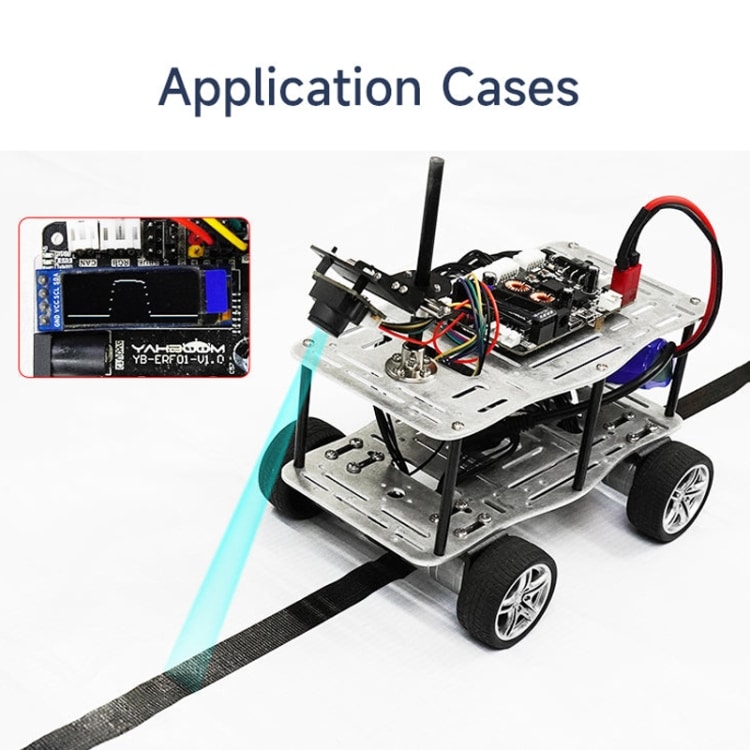

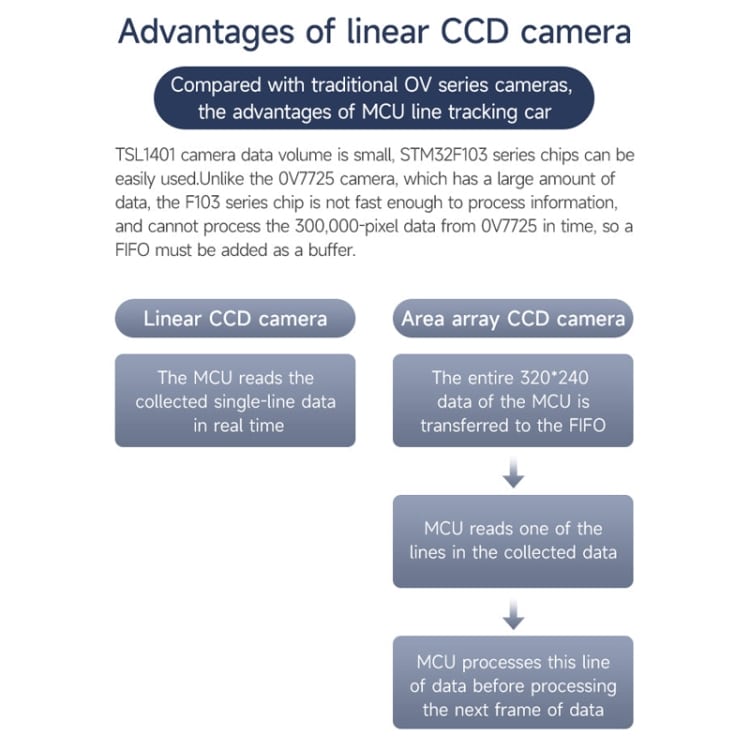

6. Anwendungsfälle: STM32-Einzelchip-CCD-Kamera-Schwarzlinienverfolgung, Hindernisvermeidung, Mehrkanal-Linieninspektion und anderes elektronisches Bildverarbeitungsdesign
7. Das lineare CCD-Modul kann die Bildinformationen der Bodenlinie sammeln und die charakteristischen Informationen der Linie durch den Bildverarbeitungsalgorithmus extrahieren, um so eine präzisere Linieninspektion zu erreichen
8. Stärkere Anpassungsfähigkeit: Die Linieninspektion mit linearen CCD-Modulen ist nicht durch die Lichtverhältnisse eingeschränkt und kann unter verschiedenen Lichtverhältnissen eingesetzt werden
9. Stärkere Skalierbarkeit: Die Linieninspektion mit linearen CCD-Modulen kann durch Änderung von Bildverarbeitungsalgorithmen und -parametern an verschiedene Linieninspektionsszenarien angepasst werden, um breitere Anwendungen zu erreichen

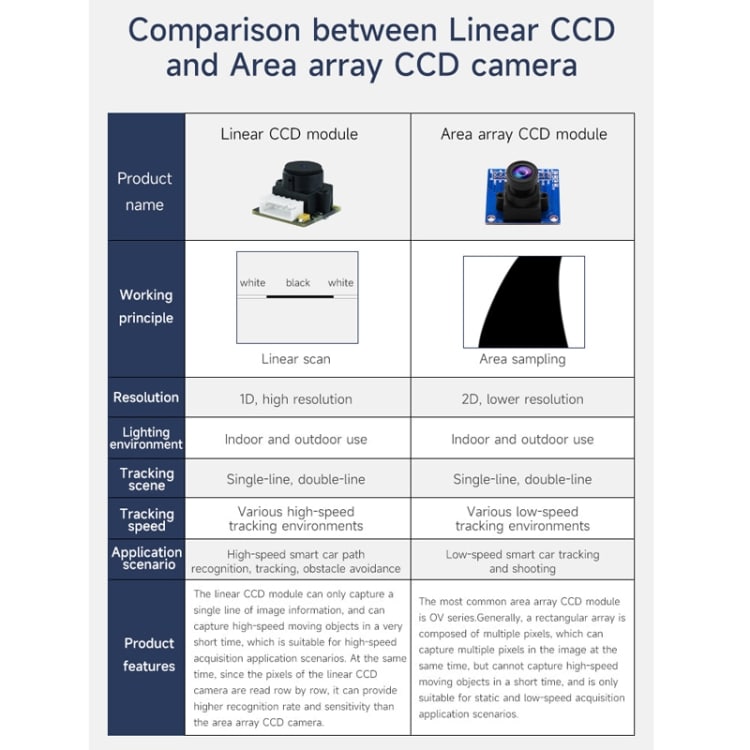

10. Das lineare CCD-Modul enthält 128 linear angeordnete Fotodioden.Wenn ein Einzelbild aufgenommen wird, ist das Bild ein langer Streifen mit nur einer Pixelbreite und wird von links nach rechts in 128 AD-Daten unterteilt, wobei jede AD-Daten ein Pixel darstellt.Grauwert, der gesammelte Grauwert wird in Form eines analogen Signals (Spannung) auf der AO-Leitung ausgegeben
11. Verwendung eines 128-Pixel-Linear-Array-CCD, Arbeitsspannung 3,3–5 V, Erfassungsabstand 5–40 cm

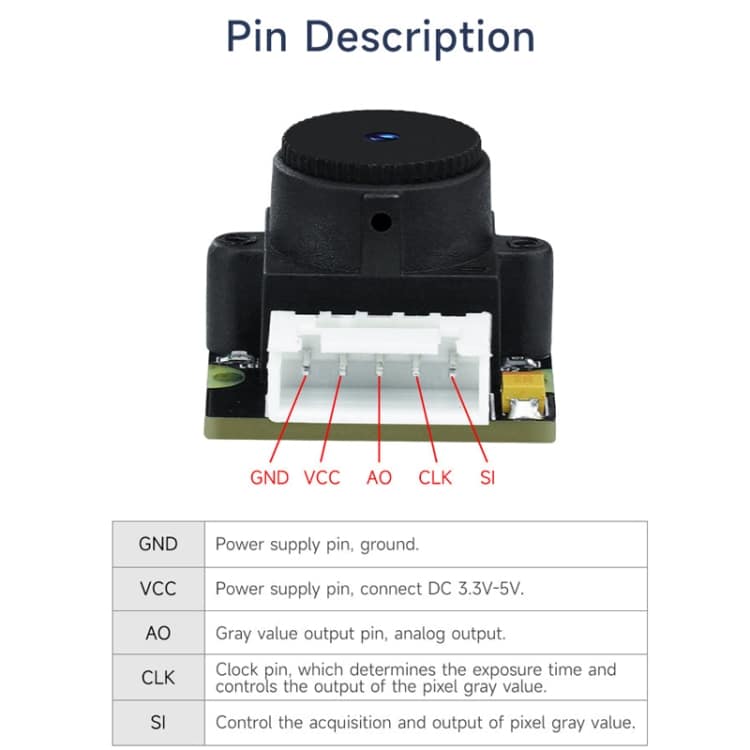

12. Onboard 5PIN-XH2.54 Anti-Reverse-Verbindungsschnittstelle, die Pin-Verteilung ist GND, VCC, AO, CLK, SI

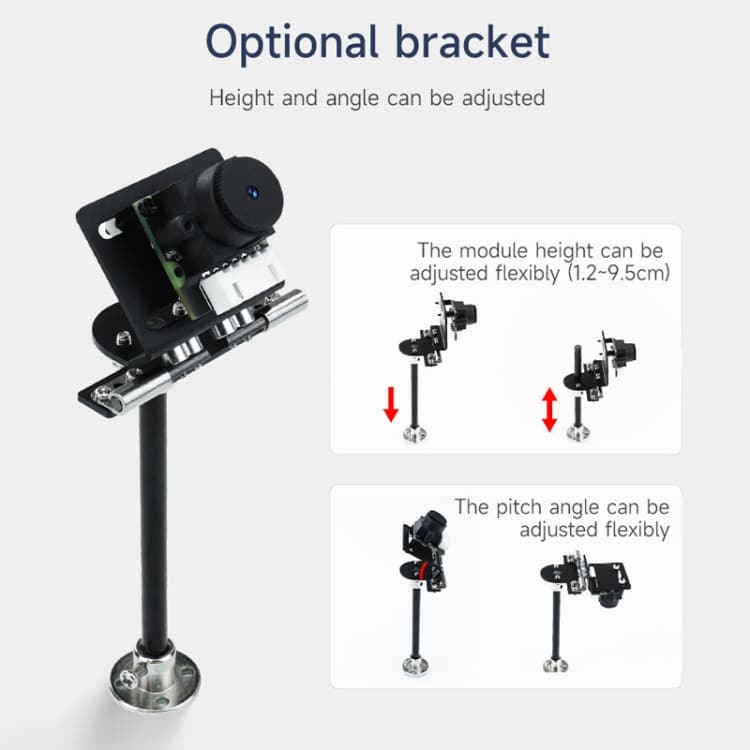

13. Intelligente Fahrzeugverfolgung für höhere Geschwindigkeiten

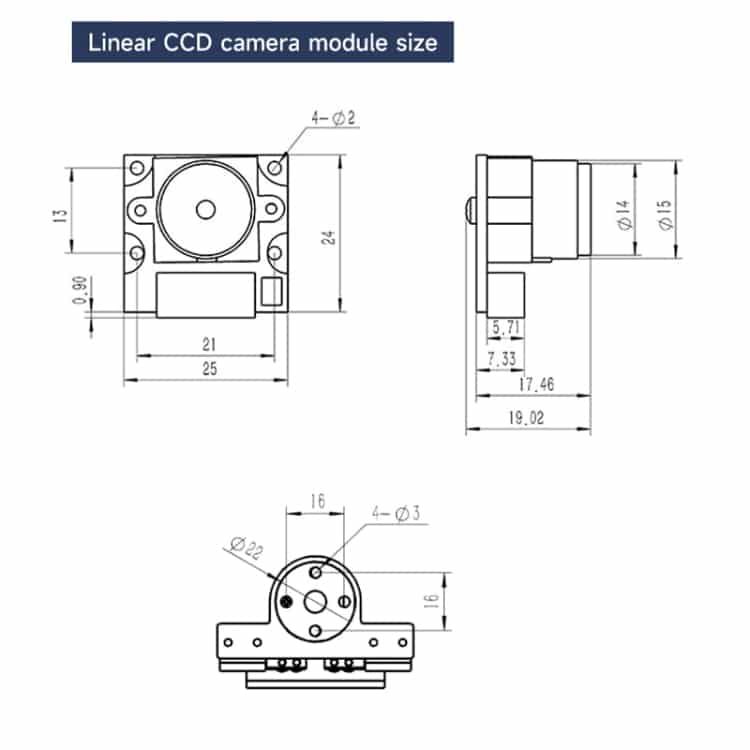

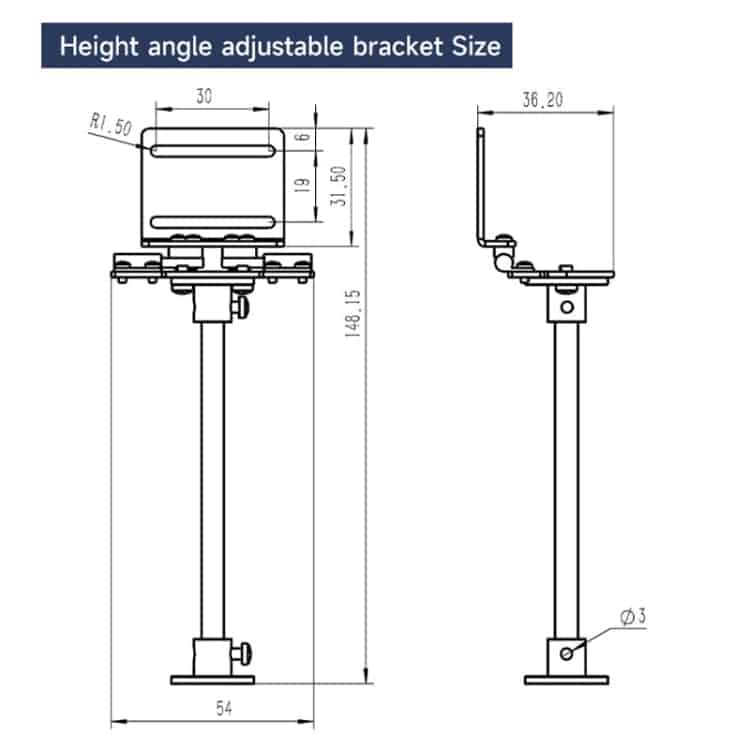

14. Abmessungen: 28x26x40 mm
15. Gewicht: 7,2 Gramm (Modul)
Arbeitsprinzip:
Beim Aufnehmen einer Szene wird das von der Szene reflektierte Licht über das Objektiv der Kamera auf den CCD übertragen.Wenn das CCD belichtet wird, wird die Fotodiode durch das Licht angeregt, die Ladung freizugeben, und der von der Fotodiode erzeugte Strom wird durch die Steuersignalschaltung im lichtempfindlichen Element gesteuert.Der Ausgang der Übertragungsschaltung, das CCD, sammelt die von einer Bildgebung erzeugten elektrischen Signale und gibt sie auf einheitliche Weise an den Verstärker aus.Die verstärkten und gefilterten elektrischen Signale werden an den A/D gesendet, und der A/D wandelt die analogen elektrischen Signale in digitale Signale um.Die Größe des Signals ist direkt proportional zur Stärke des elektrischen Signals, also der Höhe der Spannung.Diese Werte sind eigentlich die Daten des Bildes.Durch die Verarbeitung der zurückgegebenen Daten können sie zur intelligenten Erkennung, Verfolgung und Vermeidung von Hindernissen verwendet werden
